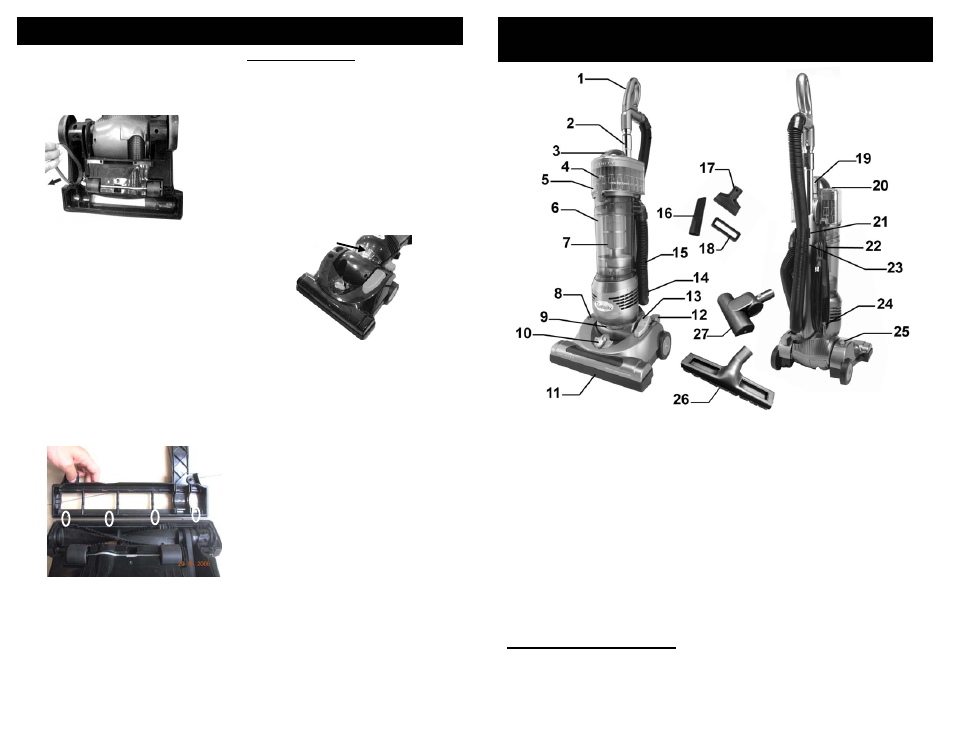

GETTING TO KNOW YOUR CYCLONIC UPRIGHT
VACUUM
Technical Specifications
Voltage: 120V., 60Hz.
Power: 12 Amps
Note: Illustrations may differ from actual unit.
3
15. Super Stretch Hose
16. Crevice Tool
17. Upholstery Brush
18. Dusting Attachment
19. Dust Cup Release Button
20. Cyclonic Chamber Rinsing Port
21. Upper Hose Holder
22. Quick Release Power Cord
Holder
23. Telescopic Wand Release
24. Power Cord Holder
25. On/Off Button
26. Bare Floor Brush
27. Pet Hair Power Brush
1. Handle
2. Telescopic Wand
3. Carry Handle
4. Cyclonic Chamber Bottom
Door Release
5. Cyclonic Chamber
6. Dust Cup
7. Debris Screen
8. Filter Indicator Light
9. Headlight
10. Carpet Height Adjustment
Knob
11. Furniture Guard
12. Handle Release
13. Carpet-To-Floor Selector
14. Lower Hose Holder
DÉPANNAGE
Changer la lumière
46
ATTENTION : Pour réduire le risque de
décharge électrique, le cordon
d’alimentation doit être débranché avant
de faire de l’entretien ou du dépannage.
Occasionnellement la lumière devra être
changée.
1.
Mettez l’aspirateur à la position Arrêt
et débranchez de l’alimentation
électrique.
2. Avec un tourne-vis à tête plate,
insérez le bout du tourne-vis dans les
deux fentes sur le dessus de l’objectif
de la lumière et tirez délicatement
vers le bas. (Fig. 55)
Fig. 55
Fentes de
l’objectif
9. Faites glisser une extrémité de la
nouvelle courroie par-dessus l’arbre
de transmission et l’autre autour du
rouleau de la brosse. Fixez le côté
gauche du rouleau de la brosse à sa
place, suivi du côté droit. Vérifiez
que la courroie est centrée sur l’arbre
d’entraînement du moteur et que le
rouleau tourne bien.
10. Replacez la pince de retenue.
Assurez vous que la courroie passe
sous la pince de retenue avant de
remonter vers le haut.
11. Pour replacer la courroie et le
couvercle du rouleau de la brosse,
alignez les 4 onglets de verrouillage
sur la courroie et sur le couvercle
avec les fentes de la buse motorisée.
Insérez-les. (Fig. 54)
3. Retirer l’objectif de la lumière.
4. Enlever l’ampoule en tirant
délicatement.
5. Replacer la nouvelle ampoule en la
poussant.
6. Pour replacer l’objectif de la lumière,
insérer les pattes inférieures de
l’objectif dans le support des fentes et
cliquez la partie supérieure en place
pour protéger.
Fig. 54
10. Vissez les vis dans le sens horaire
pour les serrer.
8. Une fois le rouleau de la brosse
complètement retiré, vous serez en
mesure de retirer facilement la courroie
de l’arbre d’entraînement du moteur.
(Fig. 53)
Fig. 53
