F-8
Appareil de chauffage à air pulsé au gaz propane pour chantier de construction Guide d'utilisation et instructions de fonctionnement
Appareil de chauffage au propane à air pulsé pour chantier de construction • Modèle nº HS35CLP

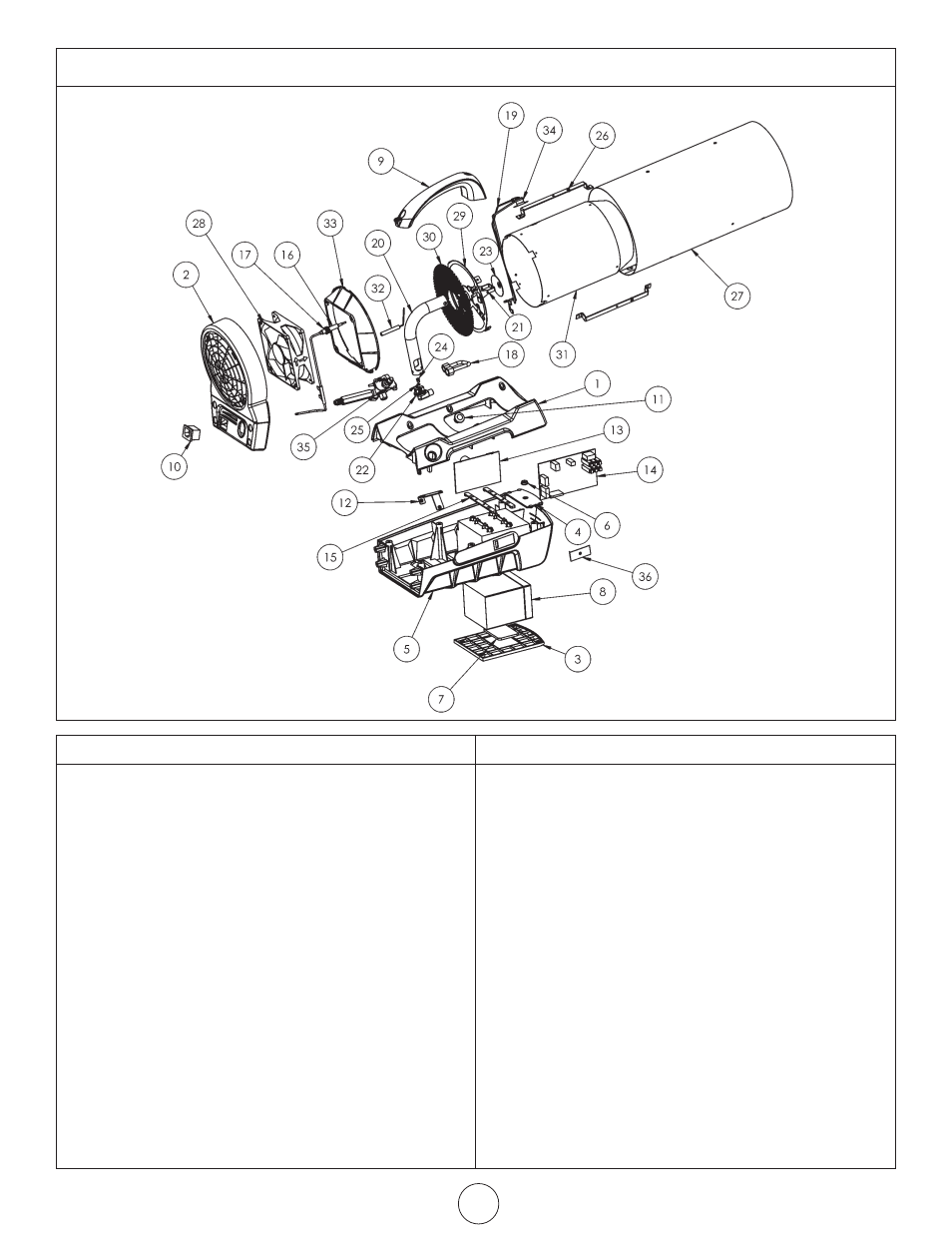

N° RÉF. N° ART. DESCRIPTION QTÉ
19 27952 fil, hls, assemblage 1
20 27936 tuyau, brûleur, principal 1
21 27937 crochet, support, flamme, entretoise, 35 k 1
22 27939 support, orifice 1
23 27938 entretoise, flamme, 35 k 1
24 27940 orifice, égaliseur, 35 k 1
25 27941 joint torique, orifice 1
26 27945 crochet, écran de radiation, support 3
27 27948 baril, 35 k 1
28 27943 ventilateur, sans brosse, cc, 35 k 1
29 27946 anneau, support, flamme, support, 35 k 1
30 27947 support, flamme, hex, 35 k 1
31 27944 écran, radiation, 35 k 1
32 27951 électrode, allumage 1
33 27942 cône, restriction d'air, plastique, 35 k 1
34 27935 interrupteur, supérieur, limite 1
35 27932 robinet, gaz, principal 1
36 27930 panneau, del, arrêt, interrupteur, 35 k 1
* 27953 cordon d'alimentation électrique 1
* 27954 faisceau de câbles pour connexion de la batterie 1
* 27956 assemblage du tuyau et du régulateur 1
* Non illustré dans la vue éclatée
N° RÉF. N° ART. DESCRIPTION QTÉ
1 27921 base, plastique supérieur, 35 k 1
2 27923 grille, arrière, plastique, 35 k 1
3 27924 porte, batterie, 35 k 1
4 27960 couvercle, batterie 1
5 27922 base, plastique inférieur, 35 k 1
6 27957 œillet, fil, batterie, couvercle 1
7 27961 mousse, adhésif 1
8 27927 batterie, 35 k 1
9 27925 poignée, transport, 35 k 1
10 27931 prise, alimentation, électrique 1
11 27926 bouton, robinet 1
12 27950 crochet, robinet, 35 k 1
13 27928 panneau, alimentation, électrique, 35 k 1
14 27929 panneau, commande, principale, 35 k 1
15 27959 crochet, panneau, support 2
16 27933 thermocouple 1
17 27934 boulon, montant, thermocouple 2
18 27955 tuyau, gaz, brûleur, entrée, 35 k 1
* 27926 bouton, Piezo, orange 1
