TEL MUTE
P.CONT
ANT.CONT
REAR
L
R
Задний правый вывод
(Kрасный)
Задний левый вывод (Белый)
Kабель батареи (Желтый)
Провод зажигания
(Kрасный)
Вход антенны
FM/AM
Шнур антенны (ISO)
Адаптер для кабелей антенны
(ISO-JASO) (Принадлежность
3)
Особенности подключения
системы слежения
KENWOOD изложены
в руководстве по ее
эксплуатации.
Жгут проводов
(Принадлежность
1)
Eсли вы не подключаете этот
шнур, убедитесь в том, что он
находится внутри контактного
столбика.
Управление питанием/
управляющий кабель
двигателя антенны
(Cиний/Белый)
Kабель пpиглyшeния TEL
(кopичнeвый)
Присоедините или к выводу
управления питанием, пользуясь
усилителем питания, который не
входит в комплект поставки, или
к выводу управления антенной в
автомобиле.
Подсоедините к заземленному
выводу, когда зазвонит телефон
или во время разговора.
Штепсель А-7 (Kрасный)
Штепсель А-4 (Желтый)
Разъем A
Разъем B
Предохранитель (10A)
Смотрите
следующую
страницу

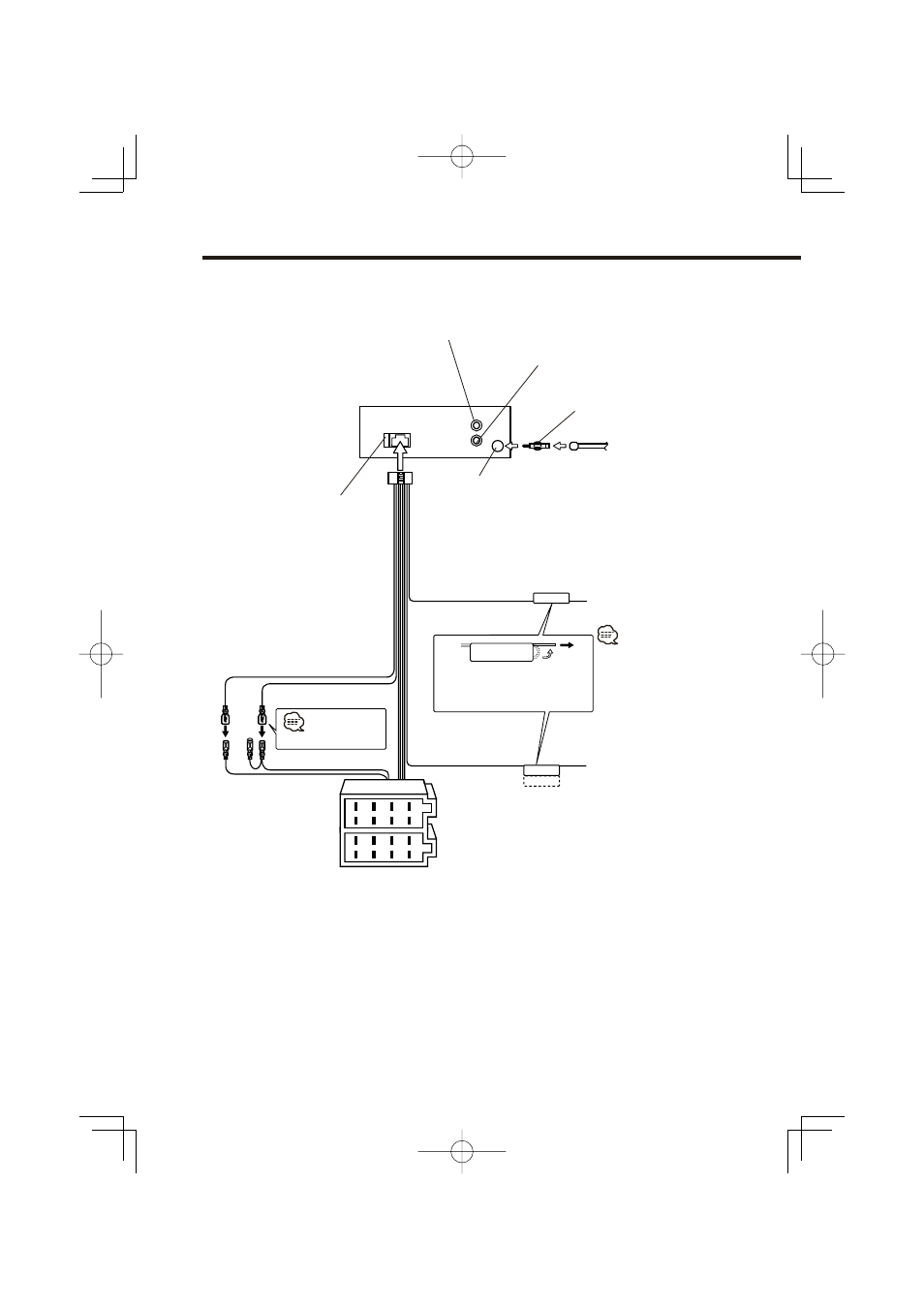

Подсоединение кабелей к гнездам для подключения
