Carril de la
hoja de ventana
Ángulo frontal
Aproximadamente
1
/ 2
"
Tornillo(Tipo B) 6
Tornillo(Tipo B) 6
Soporte del dintel 2
Soporte del dintel 2
Burlete
de espuma
8

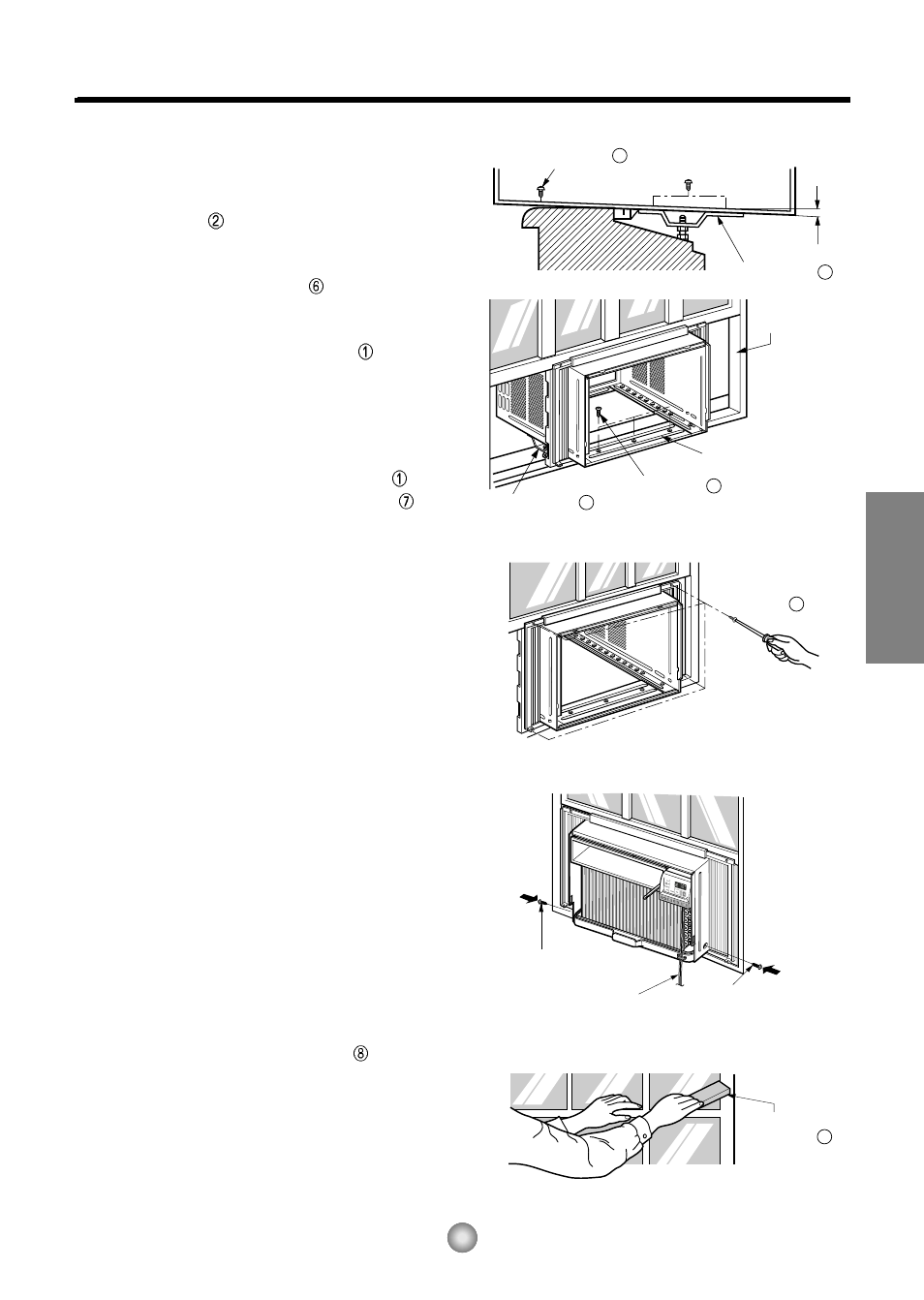

Fig. 5
Tipo C 7
Fig. 6
Fig. 7
Fig. 8
Tornillo (Tipo A)
Tornillo
(Tipo A)
Cable de alimentación
6. El gabinete debe ser instalado con una ligera
inclinación (aproximadamente 1/2") de modo
que el lado externo quede hacia abajo (ver
Fig. 5) Ajuste el perno y la tuerca del soporte
al dintel
para equilibrar el gabinete.
7. Agregue el gabinete al asiento de la ventana
colocando los tornillos (Tipo B: Largo
16mm 5/8 - pulgadas - abajo.) a través del
ángulo frontal en el asiento de la ventana.
8. Tire cada marco de la cortina
completamente para cada carril de hoja de
ventana y repita el paso 2.
9. Agregue cada marco de la cortina de la
hoja de la ventana usando tornillos (Tipo
C). (ver Fig. 6)
PRECAUCIÓN: No perfore en la bandeja
inferior.
La unidad está diseñada para
operar con aproximadamente
1/2" de agua en la bandeja
inferior.
No hay necesidad de agregar
agua a la bandeja si la bandeja
está seca.
10. Deslice la unidad dentro del gabinete. (ver
Fig. 7)
PRECAUCIÓN: Para mantener su seguridad,
vuelva a instalar el 2 (tipo A) en
el lateral de la cabina que quitó
en el paso 1 de la página 10.
11. Corte el burlete de espuma en el largo
adecuado e insértelo entre la hoja superior
de la ventana y en la hoja inferior de la
misma. (ver Fig. 8)
13
