29 INSTALACIÓN

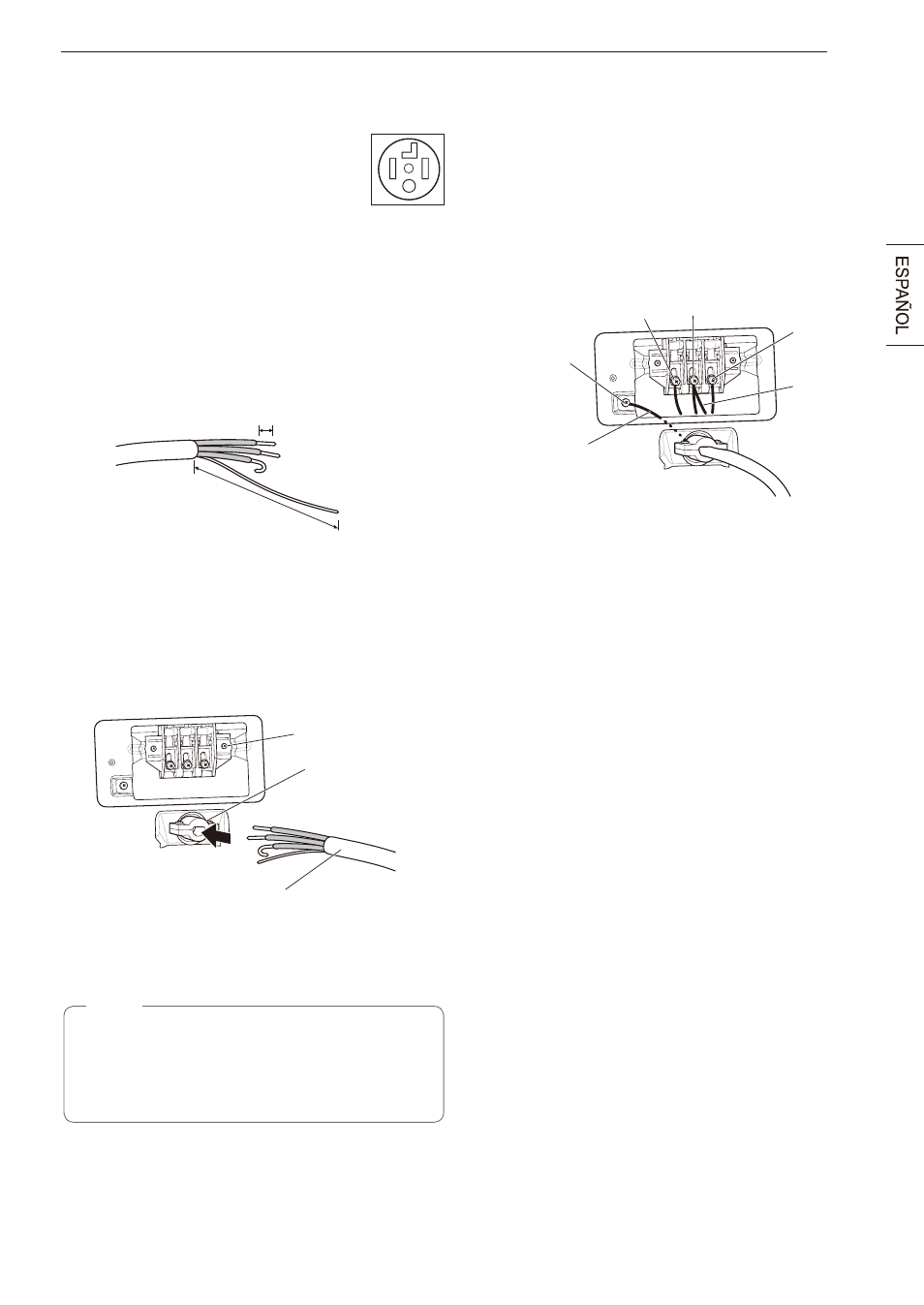

Conexión directa de cuatro hilos
• Se requiere un aliviador de tensión
homologado por UL.
• Use un cable conductor de cobre de 4 hilos
homologado por UL N.° 10 AWG como
mínimo. Deje un mínimo de 5 pies (1,5 m)
de longitud de cable para poder retirar y
reinstalar la secadora.
1
Retire 5 pulgadas (12,7 cm) de la cubierta exterior
del alambre. Retire 5 pulgadas (12,7 cm) del material
aislante del alambre de conexión a tierra. Corte
aproximadamente 1½ pulgadas (3,8 cm) de los otros tres
alambres y quite 1 pulgada (2,5 cm) del material aislante
de cada uno. Doble los extremos de los tres alambres
más cortos en forma de gancho.
Alambre de
conexión a tierra
1" (2,5 cm)
5"
(12,7 cm)
2
Quite la cubierta de acceso al bloque de bornes
localizada en la parte superior trasera de la secadora.
3
Instale un aliviador de tensión homologado por UL en el
orificio por el que pasa el cable de alimentación.
4
Pase el cable de alimentación de cobre de 4 hilos N.° 10
AWG como mínimo que preparó en el paso 1 por el
aliviador de tensión.
Bloque de bornes
Aliviador de tensión
homologado por UL
Cable de alimentación de
4 hilos homologado por UL
5
Transfiera el alambre de conexión a tierra de la secadora
desde detrás del tornillo de conexión a tierra de color
verde al tornillo central del bloque de bornes.
NOTA
Esta secadora se proporciona con el alambre neutro
conectado a tierra. Este alambre conectado a tierra de
color blanco DEBE MOVERSE al terminal neutro si se
utilizará un cable de 4 hilos o si se prohíbe la conexión a
tierra a través del conductor neutro.
6
Conecte los dos conductores vivos del cable de
alimentación a los tornillos exteriores del bloque de
bornes.
7
Conecte el alambre neutro de color blanco al tornillo
central del bloque de bornes.
8
Conecte el alambre de conexión a tierra del cable de
alimentación al tornillo de conexión a tierra de color
verde.
9
Ajuste bien todos los tornillos.
10
Reinstale la cubierta de acceso al bloque de bornes.
Vivo
(rojo)
Neutro
(blanco)
Vivo
(negro)
Tornillo de
conexión
a tierra
Alambre de conexión
a tierra del cable de
alimentación
Alambre
blanco
movido del
tornillo de
conexión a
tierra
