11
PERSLUCHTTOEVOER
Het gebruik van droge perslucht met de geschikte druk (90 psig / 6,2 bar) is bepalend voor een goed rendement van de
machine. Het monteren van een leidingfilter, een drukregelventiel en een smeerinstallatie zorgt voor maximaal rendement
en een lange levensduur. Voor u de machine aansluit, dient u de persluchtleiding schoon te blazen om water en vuil dat
zich kan opgehoopt hebben te verwijderen.
SLANG EN KOPPELINGEN
De hoofdtoevoer moet een minimale binnendiameter van 3/8” (10 mm) hebben. De verbindingsslangen moeten een
minimale binnendiameter van 1/2” (13 mm) hebben. Koppelingen en aansluitstukken moeten een minimale
binnendiameter van 3/8” (10 mm) hebben.
SMERING
Gebruik persluchtmotorolie van het type SIOUX Nr. 288. Het is aanbevolen om een persluchtsmeersysteem te voorzien en
dit af te stellen op 2 tot 4 druppels smeervloeistof per minuut. Is dit niet mogelijk, dan moet er twee keer per dag 0,04 oz
(1,2 cc, 12 tot 15 druppels) olie in de luchtaanvoeropening bijgevoegd worden.
Na elke werkcyclus van 100 uur moet de tandwielkast opnieuw met SIOUX N° 289A vet gesmeerd worden.
Positieve en regelbare koppelingen moeten om de 40 uur met SIOUX N° 1232A vet gesmeerd worden
BEDIENING: ALGEMEEN
De persluchtmotor wordt gestart door de bedieningshendel of drukknop in te drukken.
Bij machines die zowel in vooruit als achteruit kunnen geschakeld worden, wordt de richting van de spildraaiing
geregeld door de omkeertoets. Indien de toets ingedrukt is, draait de spil tegen de klok in. Druk de toets altijd
volledig in om over het maximale motorvermogen te beschikken. Op sommige modellen kan de omkeertoets
geblokkeerd worden in de “achteruit”-stand door deze toets helemaal in te drukken en naar rechts te draaien.
Informatie over koppelingbediening
Schroevendraaiers en moersleutels
STILSTANDMECHANISME .................... De spil draait met de motor. De motor slaat af wanneer de werktuighouder te vast zit.
RECHTSTREEKSE KOPPELING ............ De spil draait niet met de motor. Indien u druk uitoefent op de spil, worden de rechte kaken
ingeschakeld om de spil te draaien. De motor slaat af wanneer de werktuighouder te
vast zit.
POSITIEVE KOPPELING-HOEKKAAK ... De spil draait niet met de motor. Indien u drukuitoefent op de spil, worden de
hoekkakeningeschakeld om de spil te draaien. De koppeling ratelt wanneer een zekere
spanning is bereikt. De torsiekracht op de werktuighouder wordt bepaald door de
drukkracht van de bediener op de machine.
POSITIEVE KOPPELING ROLKAKEN .... Gelijkaardig met de hoekkaak met de uitzondering dat 4 rollen de hoekvormige
tandeninschakelen. Koppeling ratelt sneller en de slag is niet zo hard.
REGELBARE KOPPELING ..................... De spil draait niet met de motor. Indien u druk uitoefent op spil, wordt de koppeling
ingeschakeld, welke de spil doet draaien. Wanneer de werktuighouder een vooraf
ingesteld koppel bereikt, begint de koppeling te ratelen. U kunt het koppel wijzigen door
de druk op de veer aan te passen.

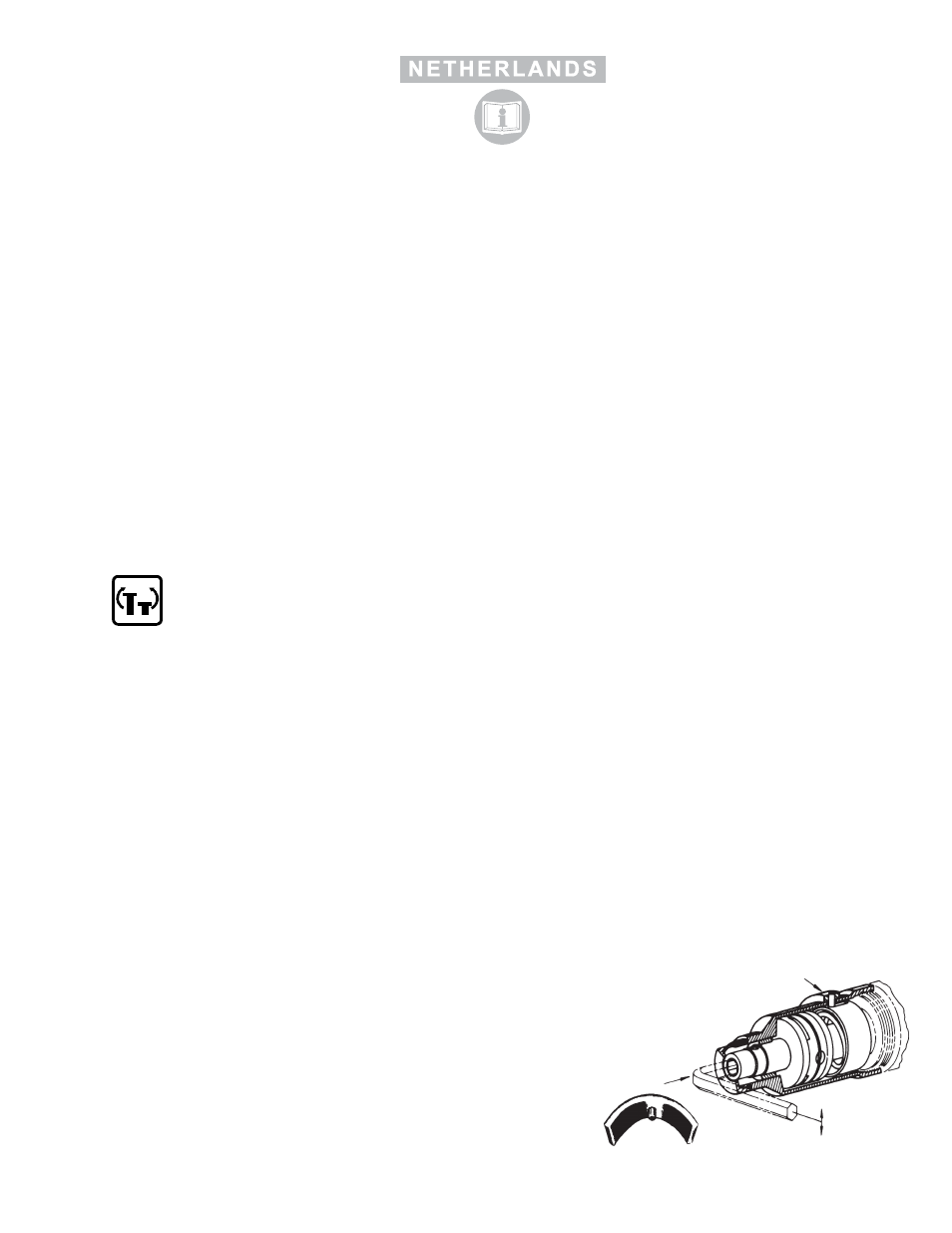

Afstelling van regelbare koppeling
BOVEN 25 PSI
Om de koppeling te regelen, dient u de regelsleutel (No. 53099) met de
pin door de opening in de behuizing van de koppeling te brengen. Plaats
de ¼” (6,4 mm) zeskantsleutel in de boorhouder, duw deze in en draai tot
de regelsleutel in de sleuf van de koppelmoer valt. Hou de boorhouder
ingedrukt met de zeskantsleutel en draai met de klok mee om het koppel
te verhogen en tegen de klok in om het koppel te verlagen.
ONDER 25 PSI, VERANDER NAAR DE GROENE VEER NO. 41284
Plaats de regelsleutel opnieuw in de stand voor een hoger koppel, maar
plaats een schroevendraaier door de boorhouderopening totdat deze de
uiterste sleuf raakt. Draai de schroevendraaier tot de regelsleutel op zijn
juiste plaats zit en draai opnieuw de schroevendraaier met de klok mee
om het koppel te verhogen en tegen de klok in om het te verlagen.
INSTRUCTIES VOOR SD9APB SERIE SCHROEVEDRAAIERS
SERIE “B”
Voordat u de machine in werking stelt, moet u deze instructies en de
“Veiligheidsvoorschriften voor persluchtmachines” gelezen en begrepen hebben.
REGELSLEUTEL
DRUK SPIL IN OM
KOPPELKAKEN IN
TE SCHAKELEN
VERLAGEN
VERHOGEN
53099
