HARDWARE / QUINCAILLERIE / HERRAJES
COMMON NAIL
CLOU À BOIS
CLAVO COMUN
WOODEN STACKING DOWEL (2)
CHEVILLE EN BOIS
PASADOR DE MADERA
COVER CAP (8)
COUVRE-VIS
CUBRETORNILLOS
1 1/2" ASSEMBLY SCREW (8)
VIS DE MONTAGE DE 1-1/2 po
TORNILLO DE MONTAJE DE 1 1/2"
PARTS/ PIÈCES/ PIEZAS
ADJUSTABLE SHELF (2)
TABLETTE RÉGLABLE
ESTANTE AJUSTABLE
FIXED SHELF (2)
TABLETTE FIXE
ESTANTE FIJO
B C
FINISHED EDGE
BORD FINI
BORDE ACABADO
A
BACK PANEL (1)
PANNEAU ARRIÈRE
PANEL POSTERIOR
DOWEL HOLE PLUG (2)
BOUCHON DE TROU DE CHEVILLE
TAPON DE AGUJERO DE PASADOR
E
Prenez tout d'abord quelques moments pour vous familiariser avec les pièces et la quincaillerie avant de monter ce meuble. Les let-
tres n'apparaissent pas sur les pièces; cependant, elles sont faciles à reconnaître d'après leur taille et la disposition des trous. Nous
vous suggérons d'assembler le tout sur de la moquette.
Antes de armar el estante familiarícese con las piezas y con la ferretería. Las letras no aparecen en las piezas. Sin embargo, todas las piezas
son fácilmente reconocibles por su tamaño y ubicación de los agujeros. Se recomienda armar la unidad sobre una superficie suave (por ej.
sobre una alfombra).
Take a few moments to familiarize yourself with the actual parts and hardware prior to assembling the unit. Letters do not appear on parts,
however, all parts are clearly recognizable by size and hole placement. It is advisable to assemble the unit on a padded surface (i.e. Carpet).
D
RIGHT SIDE PANEL (1)
MONTANT DROIT
MONTANTE DERECHO
LEFT SIDE PANEL (1)
MONTANT GAUCHE
MONTANTE IZQUIERDO
SHELF SUPPORT (8)
SUPPORT DE TABLETTE
SOPORTE DEL REPISA
1

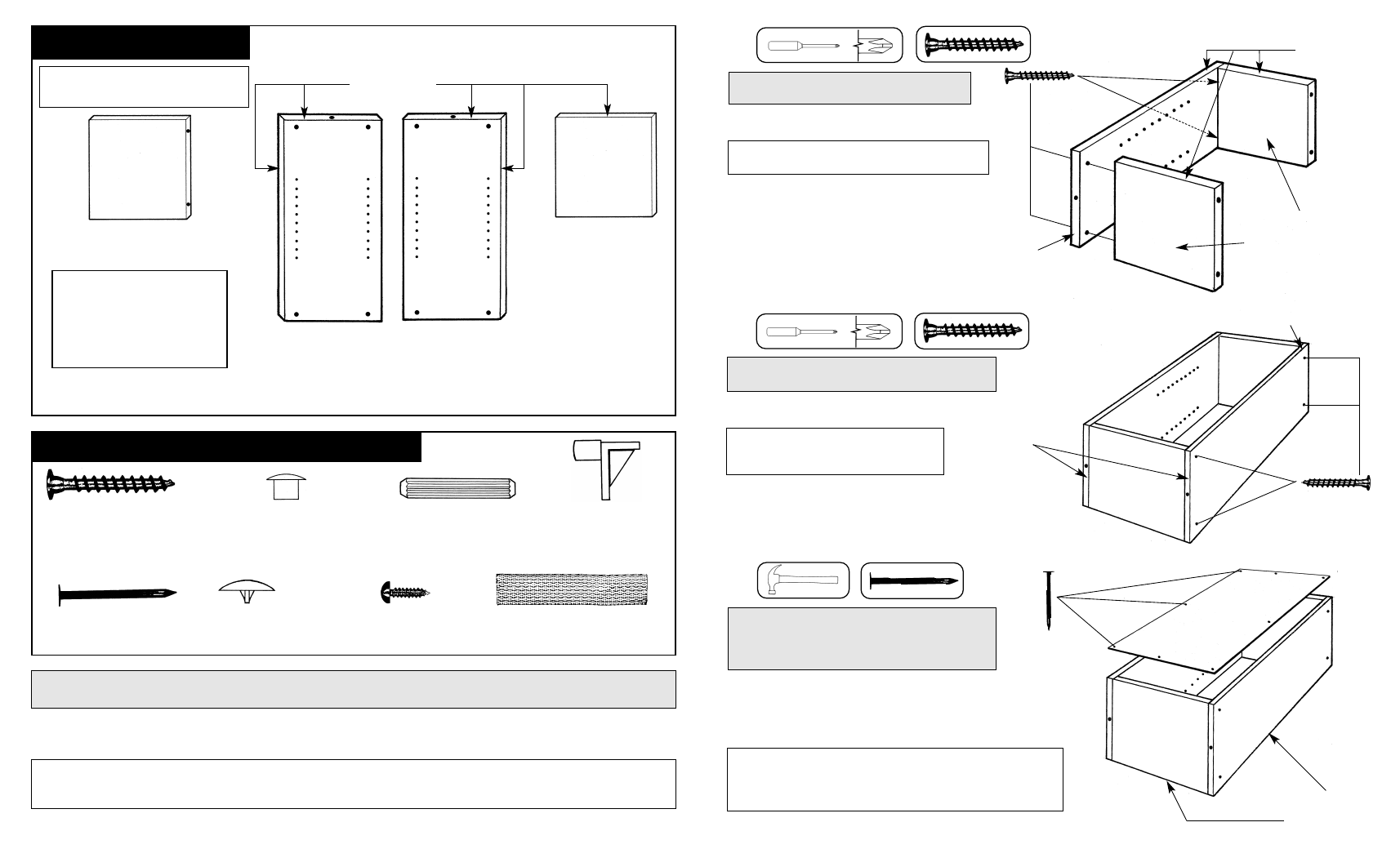

Attach Left Side Panel (B) to two Fixed Shelves
(A) with (2) 1 1/2" Assembly Screws.
Instale el Panel Lateral Izquierdo (B) a dos Estantes
Fijos (A) utilizando los Tornillos de Montaje de 1 1/2".
Fixez un montant gauche (B) àux deux tablettes
fixes (A) à l'aide de vis de montage de 1 1/2 po.
A
A
B
FINISHED EDGE
REBORDE FINIS
BORDE ACABADO
UNFINISHED EDGE
BORD NON FINI
BORDE NO ACABADO
UNFINISHED SURFACE
SURFACE NON FINIE
SUPERFICIE NO ACABADA
2
Attach Right Side Panel (C) to two Fixed Shelves (A)
with 1 1/2" Assembly Screws.
Instale el Panel Lateral Derecho (C) a dos
Estantes Fijos (A)utilizando los Tornillos
de montaje de 1 1/2".
Fixez un montant droit (C) aux deux tablettes
fixes (A) à l’aide de vis de montage de 1 1/2" . UNFINISHED EDGE
BORD NON FINI
BORDE NO ACABADO
FINISHED EDGE
BORD FINI
BORDE ACABADOS
C
3
Place unit face down on the floor with unfinished edges
facing up. Square up the unit by placing
Back Panel (D)
onto cabinet and center horizontally and vertically. Nail
the back into position.
Note: Avoid angling nails.
Coloque el mueble cara abajo en el suelo con los bordes no acabados
hacia arriba. Escuadre el mueble colocando el
Panel Posterior (D)
sobre el gabinete y centrandolo horizontal y verticalmente. Clave el
Panel Posterior en posición.
Nota: Evite colocar los clavos en ángulo.
Retournez l’ensemble sur le plancher, les bords non finis vers le
haut. Mettez l'ensemble à l’éguerre en plaçant le
panneau
arrière (D) sur le meuble, en le centrant à l’horizontale et à la
verticale. Clouez l’arrière en place à l’aide des clous fournis.
Remarque: Évitez d’enfoncer les clous de travers.
FINISHED EDGE
BORD FINI
BORDE ACABADO
D STRAP (1)
SANGLE
FRANJA
STRAP SCREW (1)
VIS DE SANGLE
TORNILLO DE LA FRANJA
NOTE: Both fixed shelves are identical.
REMARQUE: Les deux tabletes fixes sont identiques.
NOTA: Los dos estantes fijos son idénticos
