Baumer CFAK 12N1140/KS35L - Manual

CFAK 12N1140/KS35L
11039126
Н?+#{:ВВ*В4О
1/2
IND. CONT. EQ.
1DD2
Kapazitive Sensoren
Capacitive sensors
Détecteurs capacitifs
Näherungsschalter
Proximity sensor
Détecteur de proximité
Canada
Baumer Inc.
CA-Burlington, ON L7M 4B9
Phone +1 (1)905 335-8444
China
Baumer (China) Co., Ltd.
CN-201612 Shanghai
Phone +86 (0)21 6768 7095
Denmark
Baumer A/S
DK-8210 Aarhus V
Phone: +45 (0)8931 7611
France
Baumer SAS
FR-74250 Fillinges
Phone +33 (0)450 392 466
Germany
Baumer GmbH
DE-61169 Friedberg
Phone +49 (0)6031 60 07 0
India
Baumer India Private Limited
IN-411038 Pune
Phone +91 20 2528 6833/34
Italy
Baumer Italia S.r.l.
IT-20090 Assago, MI
Phone +39 (0)2 45 70 60 65
Singapore
Baumer (Singapore) Pte. Ltd.
SG-339412 Singapore
Phone +65 6396 4131
Sweden
Baumer A/S
SE-56133 Huskvarna
Phone +46 (0)36 13 94 30
Switzerland
Baumer Electric AG
CH-8501 Frauenfeld
Phone +41 (0)52 728 1313
United Kingdom
Baumer Ltd.
GB-Watchfield, Swindon, SN6 8TZ
Phone +44 (0)1793 783 839
USA
Baumer Ltd.
US-Southington, CT 06489
Phone +1 (1)860 621-2121
www.baumer.com/worldwide
Baumer Electric AG · CH-8501 Frauenfeld
Phone +41 (0)52 728 1122 · Fax +41 (0)52 728 1144

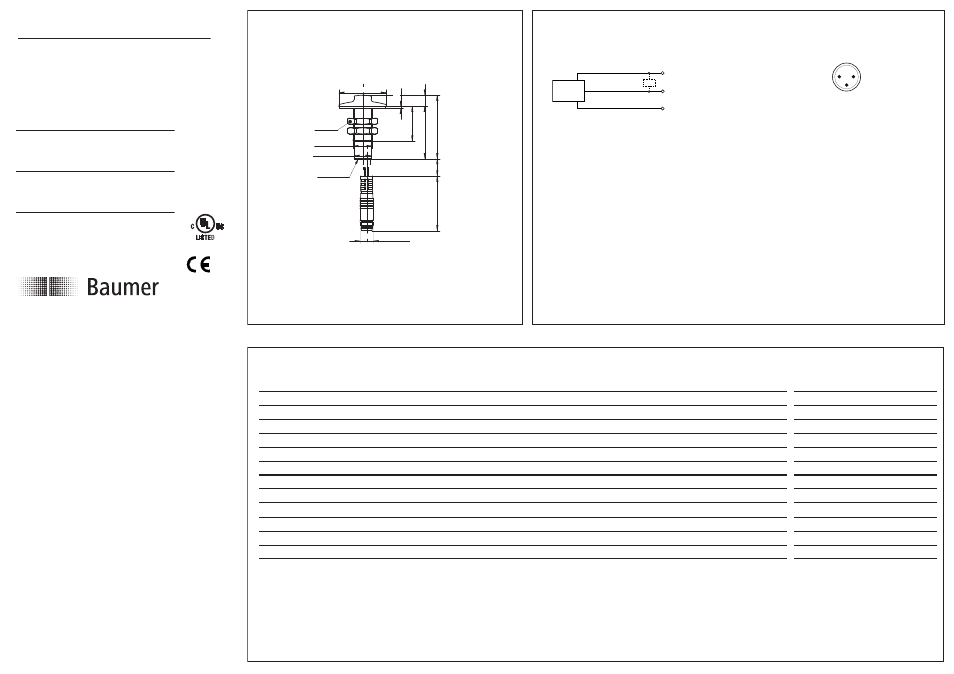

Abmessungen
Dimensions
Dimensions
29,5 ø
7
32
,5 39
,5
21
,5
M12 x 1
10,6 ø
LED
SW 17
1,
2
L
.a
c
43
M8 x 1
• Alle Masse in mm
• All dimension in mm
• Toutes les dimensions en mm
Elektrischer Anschluss
Connection diagram
Schéma de raccordement
output
+V S
BU (3) 0 V
BN (1)
NPN BK (4)
Z
BN = Braun/brown/brun
BK = Schwarz/black/noir
BU = Blau/blue/bleu +V S 0V
output
• Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten.
• Disconnect power before connecting the sensor.
• Mettre l`installation hors tension avant le raccordement du détecteur.
Technische Daten Technical data Données techniques
Nennschaltabstand Sn Nominal sensing distance Sn Portée nominale Sn
Einbauart Mounting type Type de montage
Ausgangsschaltung Output circuit Circuit de sortie
Betriebsspannungsbereich +Vs Voltage supply range +Vs Plage de tension +Vs
Stromaufnahme max. Current consumption max. Consommation max.
Ausgangsstrom Output current Courant de sortie
Schaltfrequenz Switching frequency Fréquence de commutation
Kurzschlussfest Short circuit protection Protégé contre courts-circuits
Verpolungsfest Reverse polarity protection Protégé contre inversion polarité
Material (aktive Fläche) Material (sensing face) Matériau (face active)
Gehäusematerial Housing material Matériau du boîtier
Schutzklasse Protection class Classe de protection
Arbeitstemperatur Operating temperature Température de fonctionnement 0...+50°C
IP67
POM
POM
Ja/yes/oui
Ja/yes/oui
< 35 Hz
200 mA
< 12 mA
10...30 VDC
NPN Schliesser/NO/Cont. ferm.
Nicht bündig/non-flush/non noyé
Berührend/contact/avec contact
Technische Änderungen vorbehalten/Technical specifications subject to change/Sous réserve de modifications techniques
