Dimension

Item

Loadcell Fixture Mounting

B

Baseplate Fixture Mounting

C

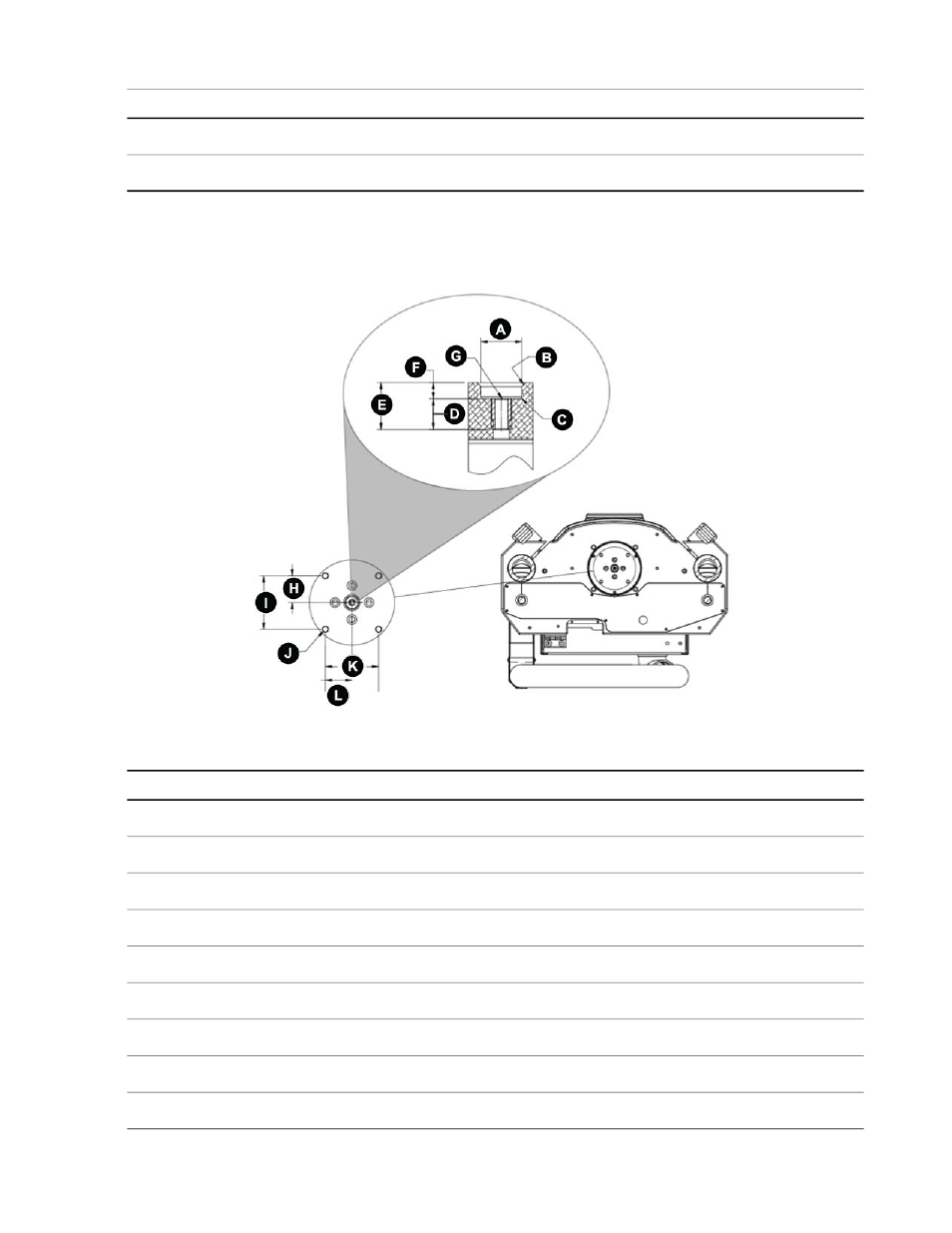

Actuator Fixture Mounting Dimensions

This section provides dimensions for mounting fixtures to the actuator.

Actuator Fixture Mounting Dimensions

Dimension

Item

16.012 mm +0.0254 mm -.0000 (0.6304 in diameter +0.0010 in -0.0000 in)

A

1.52 mm (0.060 in x 45°)

B

R. 0.76 mm (R. 0.030 in) Maximum

C

11.98 mm (0.472 in) Thread depth

D

18.33 mm (0.722 in) Total depth

E

6.35 mm (0.250 in)

F

M6 X 1.0 mm -6H 11.98 mm deep (0.472 in deep)

G

31.41 mm (1.237 in) Two places

H

62.86 mm (2.475 in) Two places

I

MTS Acumen™ Electrodynamic Test System 43

Installation
