Seite 14 Betriebsanleitung
504165-001 Instandhaltung
I
NSTANDHALTUNG
W A R N U N G ! !
Immer zuerst die Hubvorrichtung blockieren, bevor bei ausgefahrener Arbeitsplattform irgendwelche
Wartungs- oder Instandhaltungsarbeiten an der Maschine durchgeführt werden.
NICHT im Bereich der Hubvorrichtung stehen, während die Verstrebung ausgeklappt oder eingefahren
wird.

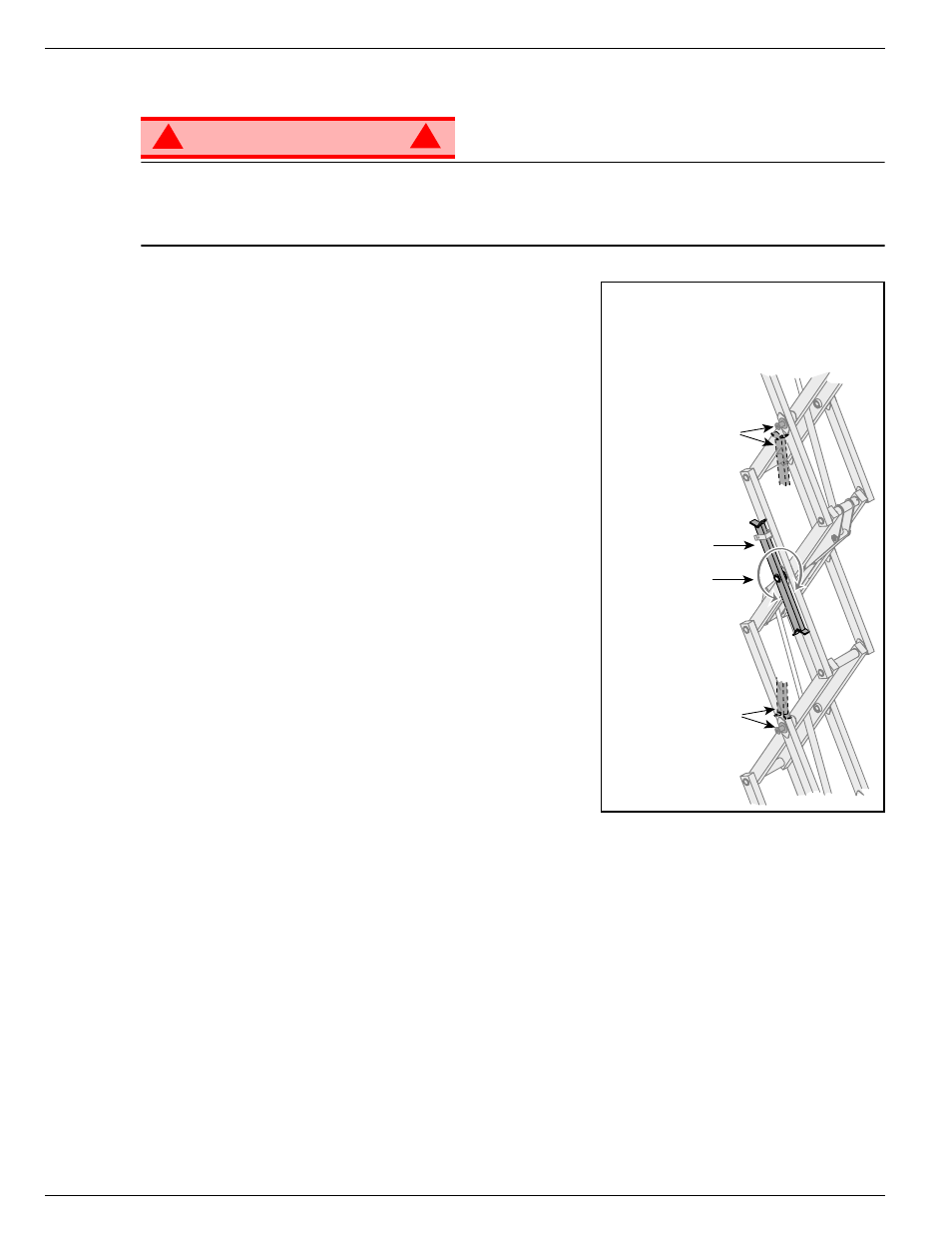

Abbildung 8: Scherenverstrebung
B L O C K I E R E N D E R
H U B V O R R I C H T U N G
I NSTALLATION DER S CHERENVERSTREBUNG
1. Parken Sie die Arbeitsbühne auf einer festen, ebenen
Oberfläche.
2. Ziehen Sie den Not-Aus-Schalter des Fahrwerks in die
Position EIN.
3. Ziehen Sie den Not-Aus-Schalter der Plattform in die
Position EIN.
4. Drehen Sie den Schlüsselschalter des Fahrwerks auf
die Stellung für FAHRWERK, und halten Sie ihn in dieser
Position.
5. Drücken Sie den Fahrwerkschalter zum Aus-/Einfahren
in die Position für AUSFAHREN, um die Plattform soweit
auszufahren, bis die Scherenverstrebung in die vertikale
Position gedreht werden kann.
6. X20N, X20W und X26N – Von der Rückseite der Maschine
aus: Heben Sie die Scherenverstrebung aus der verstauten
Lage. Drehen Sie sie nach oben und nach außen und dann
nach unten, bis sie vertikal unter ihrem Befestigungspunkt
hängt.
7. X32N – Von der linken Seite der Maschine aus: Ziehen Sie
den Arretierungsstift heraus, der die Verstrebung sichert.
Drehen Sie die Scherenverstrebung gegen den
Uhrzeigersinn, bis sie sich in vertikaler Position befindet.
8. Senken Sie die Plattform ab, indem Sie den Fahrwerkschalter zum Aus-/Einfahren in die Position für
EINFAHREN drücken, und fahren Sie die Plattform schrittweise ein, bis die Scherenverstrebung die
Plattform stützt.
V ERSTAUEN DER S CHERENVERSTREBUNG
1. Verwenden Sie die Fahrwerk-Bedienelemente, und fahren Sie die Plattform schrittweise aus, bis die
Scherenverstrebung wieder frei liegt.
2. X20N, X20W und X26N – Drehen Sie die Scherenverstrebung nach außen und nach oben über ihren
Befestigungspunkt, bis sie in der verstauten Position ruht.
3. X32N – Drehen Sie die Scherenverstrebung im Uhrzeigersinn, bis der Arretierungsstift einrastet.
4. Senken Sie die Plattform ab, indem Sie den Fahrwerkschalter zum Aus-/Einfahren in die Position
für EINFAHREN drücken, um die Plattform vollständig einzufahren.
X20N, X20W und X26N
X32N
In blockierter Position
liegt der Zapfen auf
der Verstrebung auf
Scherenverstre-
bung in Ruhelage
Verstrebung dreht
in blockierte
Position
In blockierter Position
liegt Verstrebung auf
dem Zapfen auf
