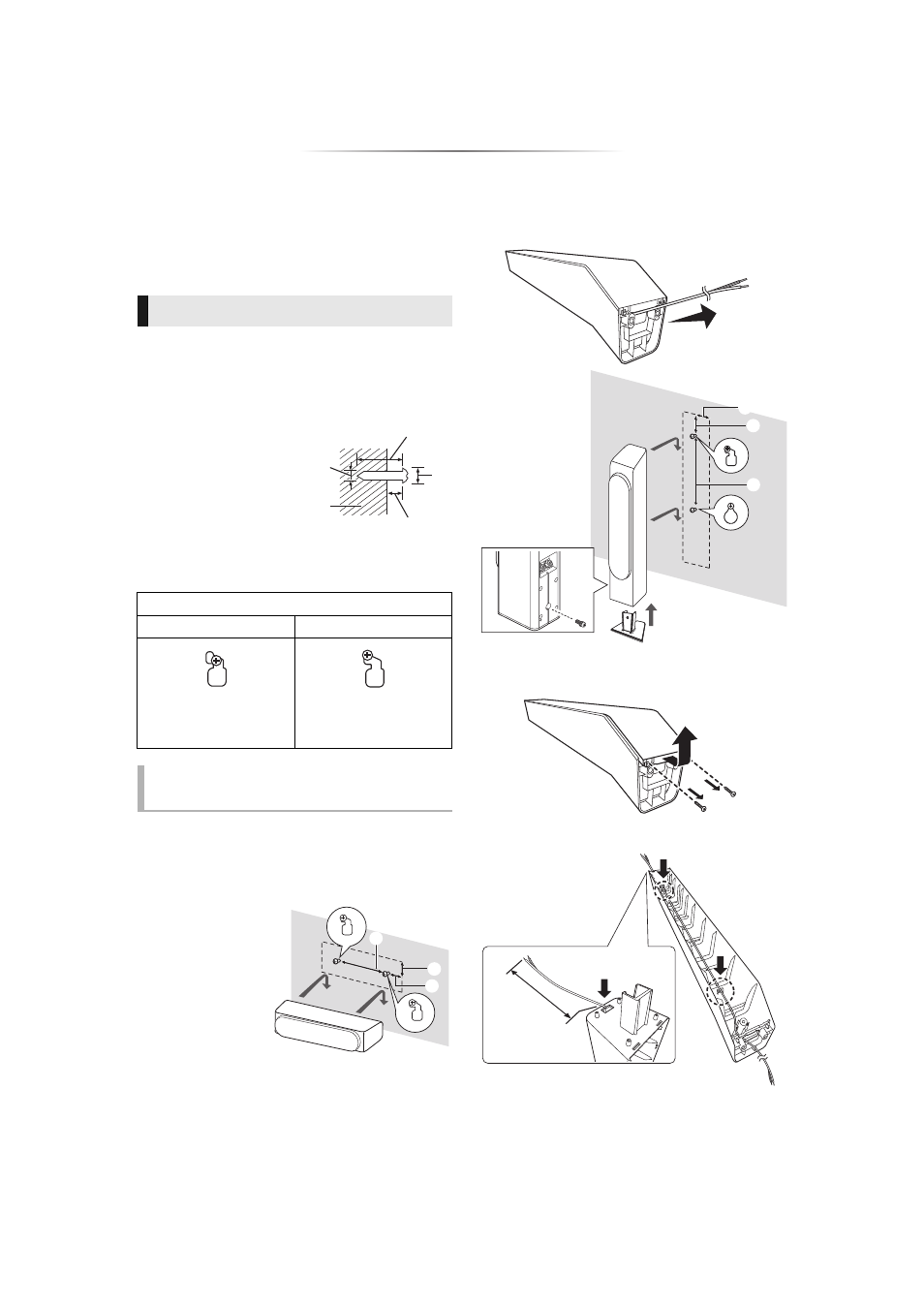

Instalación de los
altavoces
Consulte a un contratista de construcción calificado al
sujetar los altavoces a una pared. La colocación
incorrecta puede causar daños en la pared y en los
altavoces, y lesiones personales.
Puede colgar todos los altavoces (salvo el altavoz de
graves) a la pared.
≥ La pared o la columna en que se colocan los altavoces
tienen que ser capaces de aguantar 10 kg por tornillo.
1
Clave un tornillo (no incluido) en la pared.
A
Al menos 30 mm
B
‰ 4,0 mm
C
‰ 7,0 mm a
‰ 9,4 mm
D
Pared o columna
E
5,5 mm a 7,5 mm
2
Encaje bien el altavoz en el(los) tornillo(s) con
el(los) orificio(s).
Utilice las medidas que se indican a continuación.
≥ Deje por lo menos 20 mm de espacio sobre el altavoz
y 10 mm a cada lado para que haya el espacio
suficiente para colocar el altavoz.
CENTER
A
33 mm
B
75 mm
C
200 mm
FRONT, SURROUND
Colóquele en una pared con la cubierta del botón.
≥ [BTT885] FRONT, SURROUND [BTT865] FRONT
Antes de utilizar el cable del altavoz, retírelo del
soporte al extraer hacia afuera.
∫ [BTT885] FRONT, SURROUND [BTT865] FRONT
Volver a sujetar el cable del alta voz al soporte
1
Retire la cubierta delantera.
2
Pase el cable del altavoz a través de soporte y,
presione el cable dentro de las ranuras.
3
Lleve a cabo el paso 1 en sentido inverso para
ajustar la cubierta delantera.
Instalación en la pared
p.ej. Altavoz frontal
NO
SÍ
≥ En esta posición, el
altavoz se puede caer si
se mueve a la izquierda
o la derecha.
≥ Mueva el altavoz de
manera que el tornillo
esté en esta posición.
Posiciones de atornillado en la
pared
D
50 mm
E
106 mm
F
150 mm
160 mm
