Komma igång
SVENSKA
STEG
1
Anslutningar
Ansluta till tv-apparaten med hjälp av 21-stifts scartkabel ( ➔ sidan 7)
(➔ sidan 9, Att observera för ägare av progressiva tv-apparater
för PAL-systemet)
■ Utgång för komponentvideo
Komponentsignal avger separata signaler för färgskillnader (P B /P R ) och luminanssignaler (Y) för att skapa naturtrogen återgivning av färger.
Om tv-apparaten är kompatibel med progressiv utgång, kan en högkvalitetsbild avges eftersom denna enhets komponentvideoutgång avger
en progressiv utsignal (
➔ page 41).

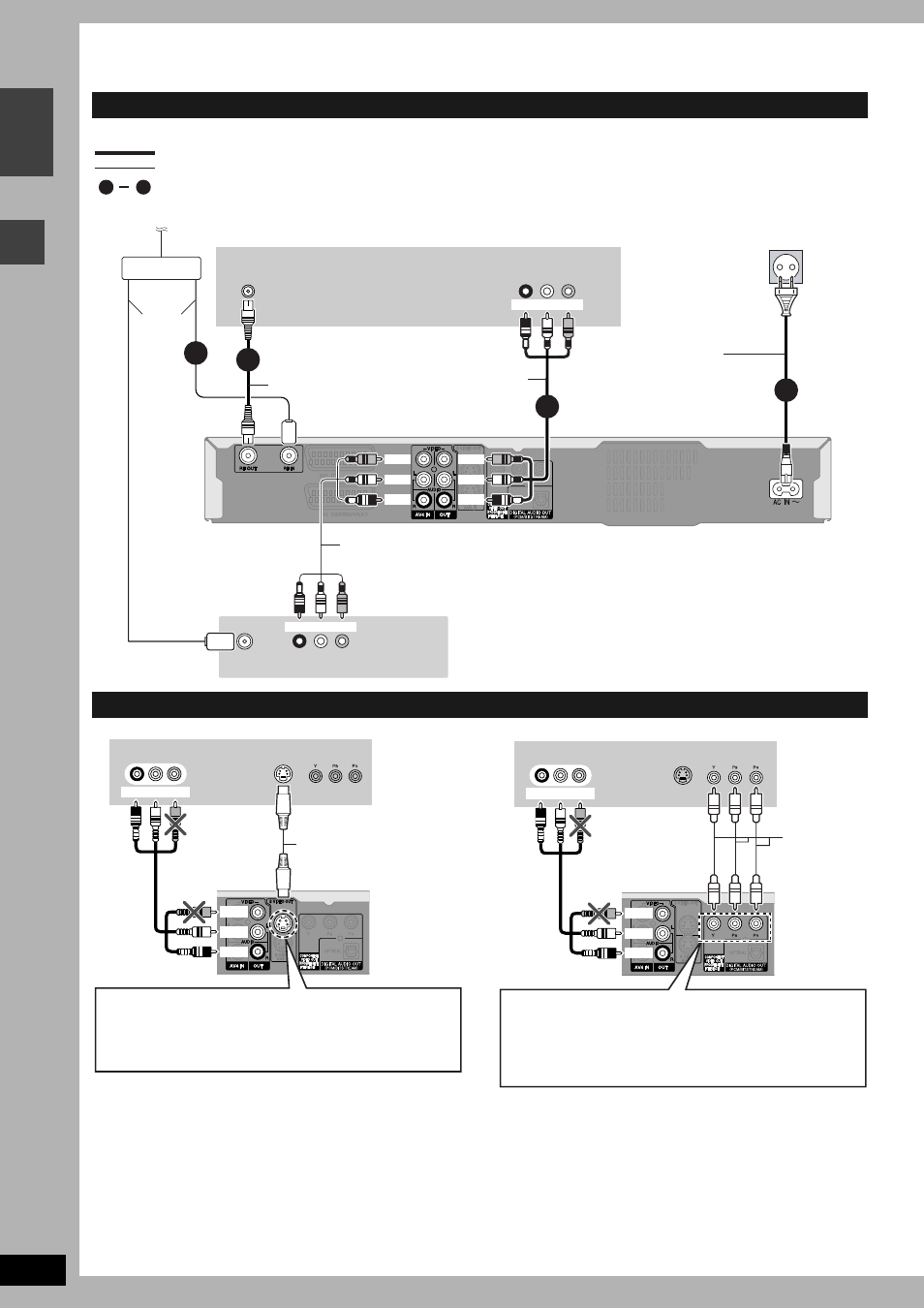

Ansluta en tv-apparat med AUDIO/VIDEO-uttag och videobandspelare
Ansluta en tv-apparat med S VIDEO- eller COMPONENT VIDEO-uttag
VHF/UHF
RF IN
VHF/UHF
RF IN
R L
AUDIO OUT VIDEO OUT
AUDIO IN
R L
VIDEO IN
1
2
3
4
Ljud/videokabel
Denna enhets
bakpanel
anger medföljande tillbehör.
anger tillbehör som inte medföljer.
är nödvändiga anslutningar. Anslut i nummerordning.
Till antennen
Antenn
kabel
Tv-apparatens bakpanel
Röd Vit Gul
RF-koaxialkabel
Nätkabel
Ansluts först när
alla andra
anslutningar är
slutförda.
Ljud/videokabel
Videobandspelarens bakpanel
Röd
Vit
Gul
Röd
Vit
Gul
Röd Vit Gul
Använd en signaldelare om
du vill ansluta antennen
även till videobandspelaren.
1 4
Till vägguttag
(220 till 240 V nätspänning, 50 Hz)
Signaldelare
AUDIO IN
R L
VIDEO
IN
COMPONENT
VIDEO IN
S VIDEO
IN Tv-apparatens
bakpanel
Röd Vit Gul
Ljud/
videokabel
S video-kabel
Denna enhets
bakpanel
S VIDEO OUT-uttag
Anslut till S VIDEO IN-uttaget på tv-apparaten med en
S videokabel.
S VIDEO OUT-uttaget ger en mer levande bild än VIDEO OUT-
uttaget. (Det faktiska resultatet beror på tv-apparaten.)
Röd
Vit
Gul
AUDIO IN
R L
VIDEO
IN
COMPONENT
VIDEO IN
S VIDEO
IN Tv-apparatens
bakpanel
Röd Vit Gul
Ljud/
videokabel
Videokabel
Denna enhets
bakpanel
COMPONENT VIDEO OUT-uttag
Anslut till COMPONENT VIDEO IN-uttagen på tv-apparaten med
en kabel för komponentvideo. Dessa uttag kan användas för
antingen sammanflätad (interlace) eller progressiv utsignal
(
➔ sidan 41) och ger en renare bild än S VIDEO OUT-uttaget.
•
Anslut till uttag med samma färger.
Röd
Vit
Gul
