– 8
ṇ
Warnung
Hauptfilterelement nach der Entnahme aus
dem Gerät nicht mehr benutzen.

Das Gerät am EIN/AUS-Schalter aus-
schalten und vom Netz trennen.
 Schlauch zur Saugturbine am unteren
Ende lösen und abziehen.

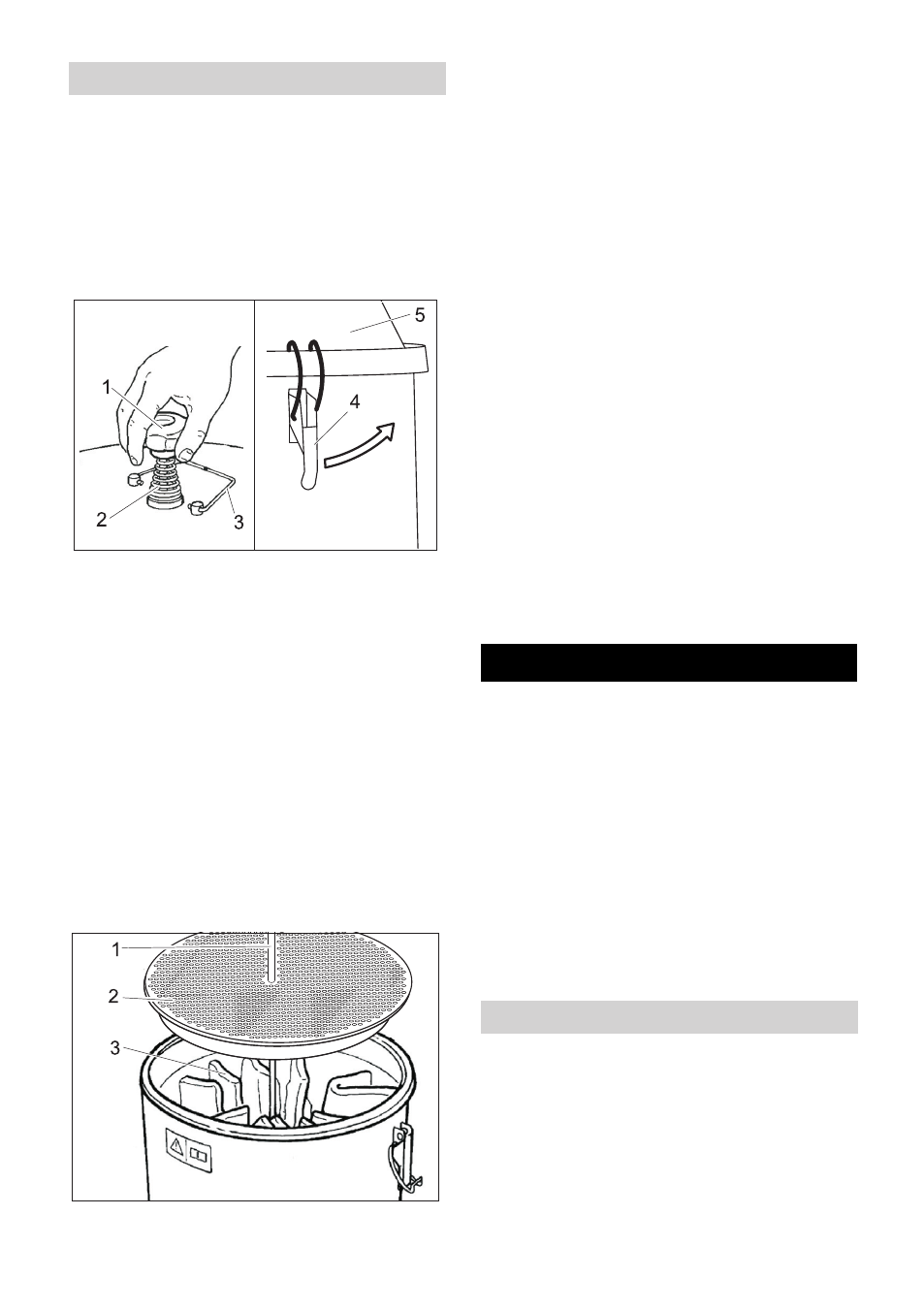

1 Griff Filterreinigung
2 Feder
3 Sicherungsbügel Filterabreinigung
4 Verschluss
5 Deckel Filterkammer

Sicherungsbügel Filterabreinigung zur
Seite schwenken.
 Griff Filterreinigung abschrauben.
 Feder abnehmen.
 Mutter unterhalb der Feder abschrau-
ben (Gabelschlüssel Schlüsselweite 27
mm erforderlich).
 Verschlüsse öffnen.
 Deckel Filterkammer abnehmen.
1 Gestell
2 H-Filterpatrone
3 M-Filter

H-Filterpatrone nach oben herausneh-
men.
 H-Filterpatrone nach dem Herausneh-
men sofort mit dem mitgelieferten Beu-
tel umhüllen und verschließen.
 Gebrauchte H-Filterpatrone im staub-
dicht verschlossenen Beutel, gemäß
den gesetzlichen Bestimmungen ent-
sorgen.
 Knoten der Bänder am Filter öffnen und
Gestell abnehmen.
 M-Filter herausnehmen.
 M-Filter nach dem Herausnehmen so-
fort mit dem mitgelieferten Beutel um-
hüllen und verschließen.
 Gebrauchten M-Filter im staubdicht ver-
schlossenen Beutel, gemäß den ge-
setzlichen Bestimmungen entsorgen.
 Den neuen Filter in umgekehrter Rei-
henfolge einsetzen und sichern.
ƽ
Gefahr
Vor allen Arbeiten am Gerät, Gerät aus-
schalten und Netzstecker ziehen.
ƽ
Gefahr
Alle Prüfungen und Arbeiten an elektri-
schen Teilen vom Fachmann ausführen
lassen.
Hinweis: Tritt eine Störung (z.B. Filter-
bruch) auf, muss das Gerät sofort abge-
schaltet werden. Vor erneuter
Inbetriebnahme muss die Störung beseitigt
werden.
Keine elektrische Spannung.

Steckdose und Sicherung der Strom-
versorgung überprüfen.
 Netzkabel und Netzstecker des Gerä-
tes überprüfen.
Motorschutzschalter hat ausgelöst.

Schalter zurückstellen.
Filter wechseln/ersetzen
Hilfe bei Störungen
Motor (Saugturbine) läuft nicht an
10 DE
