Česky
M2A74-AM
GIGABIT LAN
5000HRS VR
M
SATA RAI
D
TURBO KEY
AM3 CPU SUPPORT
PCIEX16
PCIEX1_1
PCI2
PCI1
PRI_IDE
USB56 USB78 USB910 F_PANEL
AAFP
CD
ATX12V
EATXPW
R
CPU_FAN
CHA_FAN
Lithium Cell
CMOS Power
Super
I/O
VIA
VT1708S
RTL
8112
KBMS
8Mb
BIOS
SB_PWR
CLRTC
USBPW5-10
USBPW1-4
KBPWR
SPEAKER SPDIF_OUT
20.8cm(8.2in)
24.4cm(9.6in)
AMD ® 740G
AMD ®
SB700
DDR2 DIMM_A1 (64bit, 240-pin module)
SOCKET AM2
+
DDR2 DIMM_B1 (64bit, 240-pin module)
SATA4
SATA3
SATA2
SATA1
AUDIO
COM1
LAN1_USB12
USB34
DVI_VG
A
LPT
IC
S
9LPRS485CGL
F
DDR2 106
6
PIN 1
PWRBTN
PLED
+
PLED
-
PWR GND
HD_LED
+
HD_LED
-
Groun
d
Rese
t
F_PANEL
PLED
+HDLED RESET
1 2 2 3
Normal
(Default)
Clear RTC
CLRTC
2 1 2 3
+5V
(Default)
+5VSB
USBPW5-10
2
1 2
3
+5V +5VSB
(Default)
USBPW1-4
2
1 2
3
+5V
(Default)
+5VSB
KBPWR
ASUS M2A74-AM 2
2. Instalace procesoru
Montáž procesoru:
1. Najděte 940-pinový AM2+ socket na základní desce.
2. Nadzvedněte páčku socketu přinejmenším do úhlu 90º.

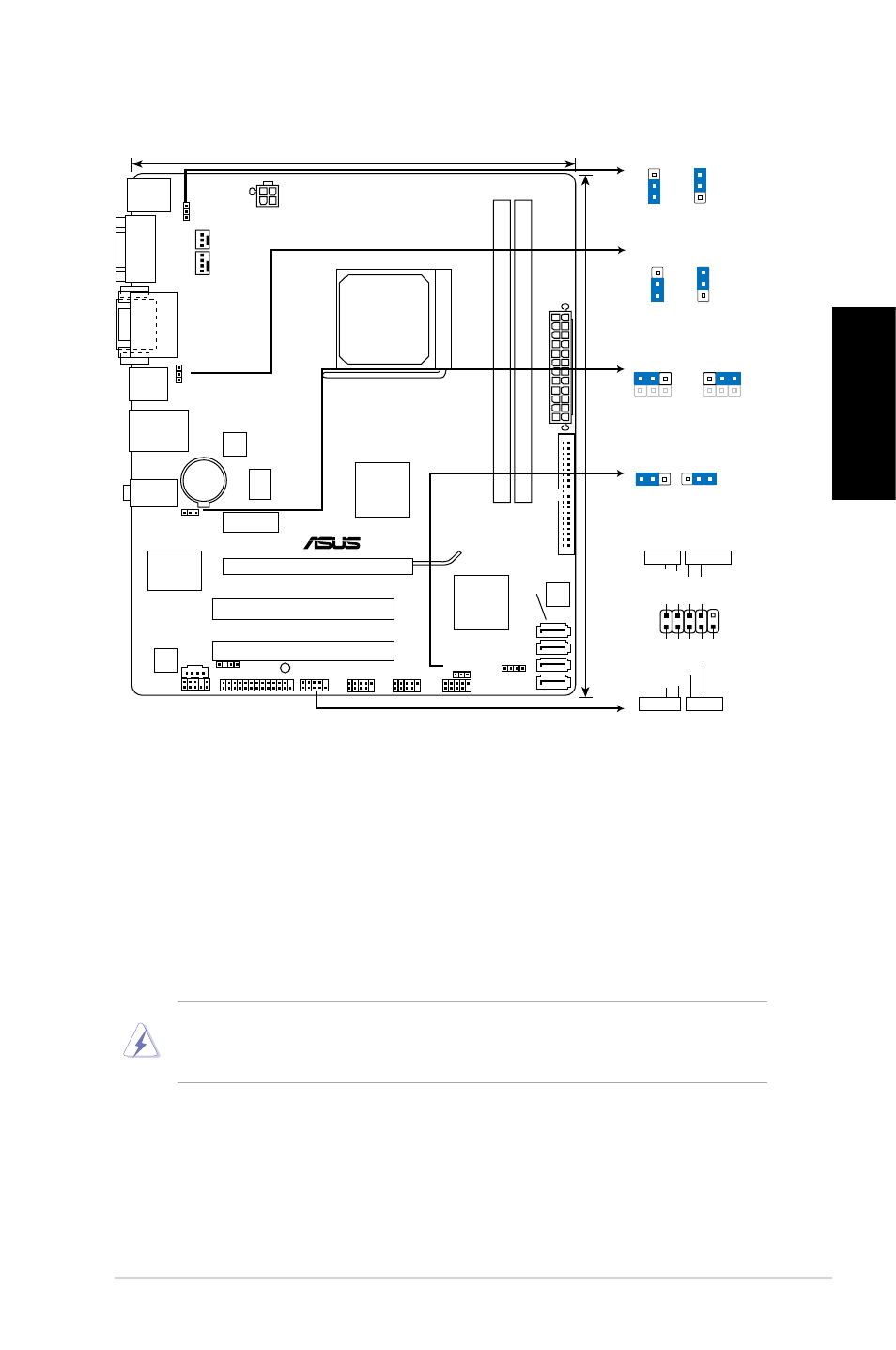

1. Rozvržení základní desky
VAROVÁNÍ!
Procesor lze uložit jen ve správné pozici. Nesnažte se umístit procesor do socketu
silou, zabráníte tak ohnutí kolíčků a poškození procesoru.
3. Zorientujte procesor nad patici tak, aby roh procesoru označený zlatým
trojúhelníkem odpovídal rohu patice s malým trojúhelníkem.
4. Opatrně usad’te procesor do socketu dokud nebude uložen správně.
5. Až bude procesor umístěn správně, zatlačte páčku socketu pro zajištění
procesoru. Páčka zapadne a klikne, čímž bude indikováno zamknutí.
