Português
ASUS M2A74-AM 17

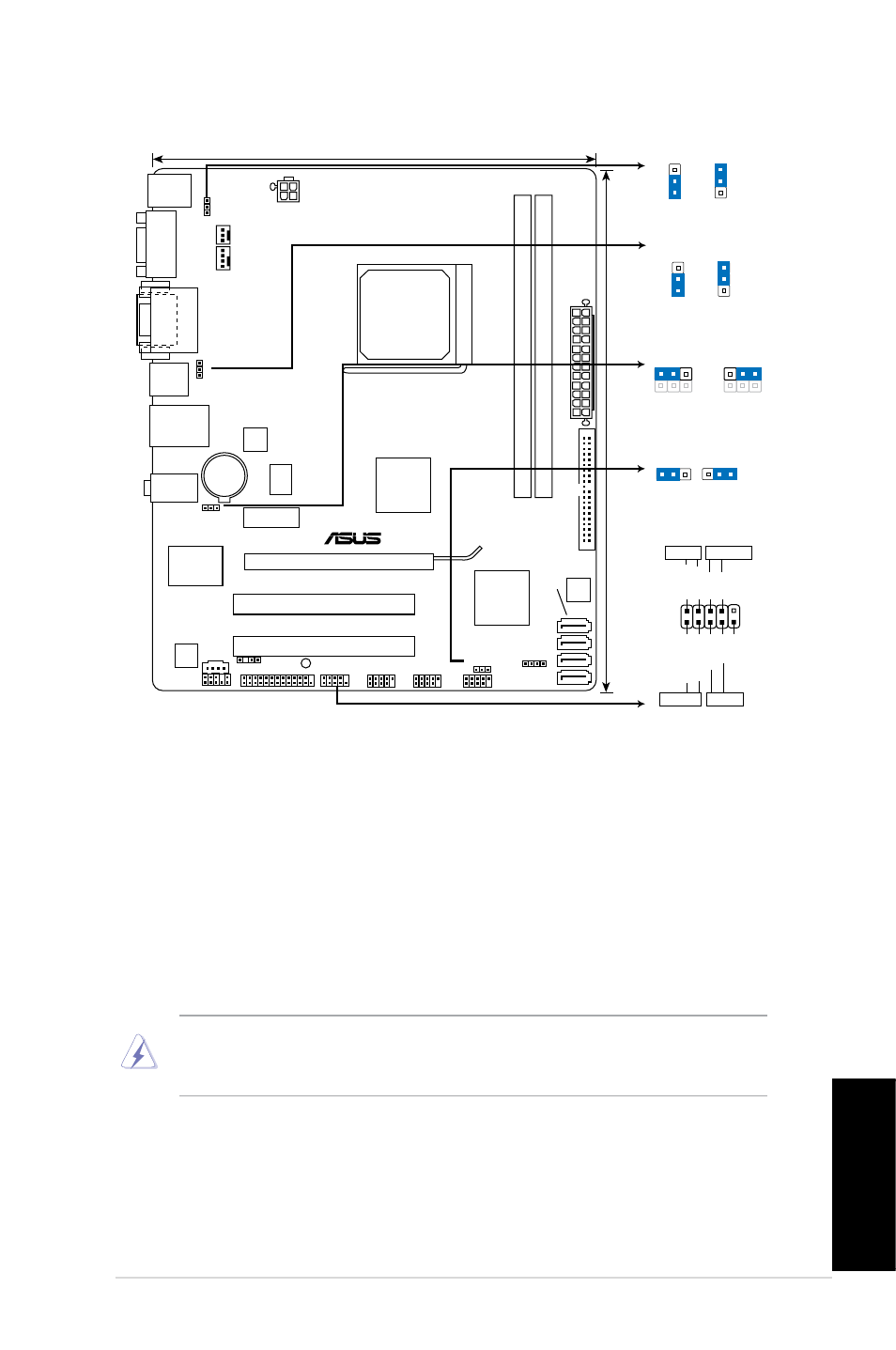

1. Disposição da placa-principal
2. Instalação da CPU
Para instalar a CPU:
1. Procure o socket AM2+ de 940 pinos na placa-principal.
2. Levante a alavanca do socket até atingir um ângulo de pelo menos 90º.
ADVERTÊNCIA!
A CPU apenas pode ser encaixada numa direcção. NÃO force a entrada da
CPU no socket para evitar dobrar os pinos e danificar a CPU!
3. Posicione a CPU por cima do socket de forma a que o canto da CPU com o
triângulo dourado fique alinhado com o canto do socket contendo um pequeno
triângulo.
4. Introduza cuidadosamente a CPU no suporte até esta encaixar no devido
lugar.
5. Quando a CPU estiver no lugar, empurre a alavanca do socket para baixo para
fixar a CPU. A patilha lateral da alavanca emite um estalido para indicar que a
CPU está devidamente fixada.
M2A74-AM
GIGABIT LAN
5000HRS VR
M
SATA RAI
D
TURBO KEY
AM3 CPU SUPPORT
PCIEX16
PCIEX1_1
PCI2
PCI1
PRI_IDE
USB56 USB78 USB910 F_PANEL
AAFP
CD
ATX12V
EATXPW
R
CPU_FAN
CHA_FAN
Lithium Cell
CMOS Power
Super
I/O
VIA
VT1708S
RTL
8112
KBMS
8Mb
BIOS
SB_PWR
CLRTC
USBPW5-10
USBPW1-4
KBPWR
SPEAKER SPDIF_OUT
20.8cm(8.2in)
24.4cm(9.6in)
AMD ® 740G
AMD ®
SB700
DDR2 DIMM_A1 (64bit, 240-pin module)
SOCKET AM2
+
DDR2 DIMM_B1 (64bit, 240-pin module)
SATA4
SATA3
SATA2
SATA1
AUDIO
COM1
LAN1_USB12
USB34
DVI_VG
A
LPT
IC
S
9LPRS485CGL
F
DDR2 106
6
PIN 1
PWRBTN
PLED
+
PLED
-
PWR GND
HD_LED
+
HD_LED
-
Groun
d
Rese
t
F_PANEL
PLED
+HDLED RESET
1 2 2 3
Normal
(Default)
Clear RTC
CLRTC
2 1 2 3
+5V
(Default)
+5VSB
USBPW5-10
2
1 2
3
+5V +5VSB
(Default)
USBPW1-4
2
1 2
3
+5V
(Default)
+5VSB
KBPWR
