Prueba de continuidad
Cuando planifi que probar la continuidad de un circuito,
es recomendable aislar el circuito primero. Esto elimina
las indicaciones de continuidad de circuitos paralelos
que pueden conducir a diagnósticos erróneos.
Tonos
Los tres tonos del SCT lo alertan acerca del nivel
de resistencia de un circuito.
1. Un tono
BAJO indica continuidad de un
circuito por debajo de los 10 ohms.
2. Un tono
ALTO indica continuidad de un
circuito por sobre los 10 ohms pero por
debajo de 1 K ohms.
3. Un tono
MODULADO EN FRECUENCIA
indica un voltaje de 6 a 24 voltios.
Probar la continuidad de un cable
Al verifi car la continuidad de un cable, debe sonar el tono
bajo para indicar una buena conexión. Si se escucha el
tono alto, la resistencia del circuito excede los 10 ohms
y podría necesitar una verifi cación más exhaustiva de
las conexiones.
Prueba de ondulaciones
Mientras mide los circuitos, le sugerimos que fl exione
u ondule el cable en cuestión y que escuche si hay
cambios en el tono. Si hay un cambio en el tono
mientras fl exiona o tira del cable, se encuentra ante
una conexión defectuosa y debe examinarla con más
detenimiento y repararla. Una prueba de ondulaciones
es un excelente método para probar y determinar con
precisión tanto los circuitos intermitentes como los
cortocircuitos.
14

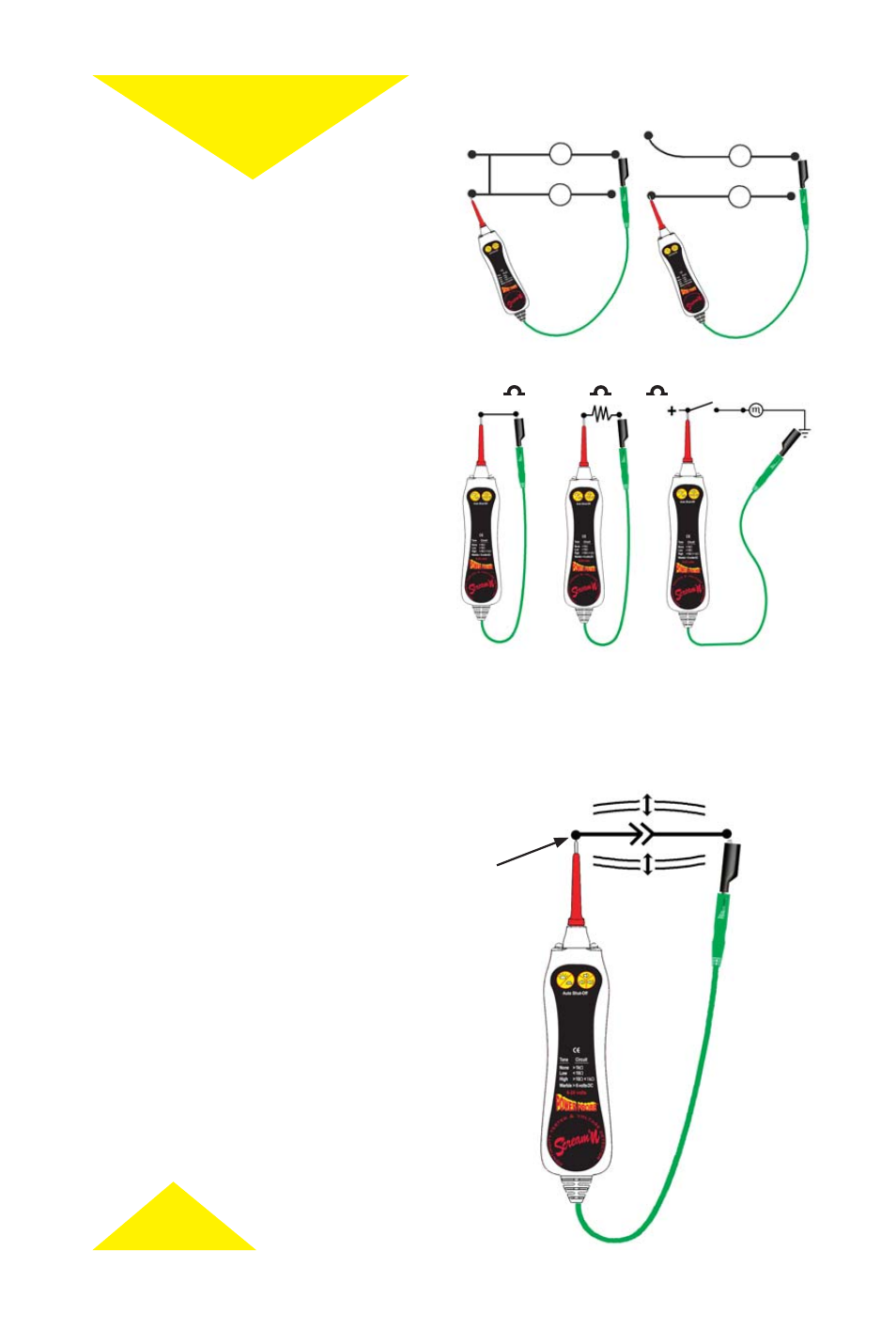

Circuito aislado
Flexione el cable
para probar el contacto
Tono modulado en frecuencia
Tono bajo Tono alto Tono
<10
>10 <1k 6-24 voltios
Sin tono Tono
Circuito no aislado
Aplicación Aplicación
