VC
VC 200
VC 300
D
ᕡ
F
F
A
F
E
F
E
E
B
E
X
N M O
Gardner Denver
Schopfheim GmbH
Postfach 1260
79642 SCHOPFHEIM
GERMANY
Fon +49 7622 / 392 -0
Fax +49 7622 / 392 -300
e-mail: er.de@
gardnerdenver.com
www.gd-elmorietschle.com
Käyttöohje
Alipainepumput
Pumppumallit
Tämä käyttöohje on voimassa
öljyvoidelluille lamellipumpuille:
VC 200 ja VC 300
Nimelliskapasiteetit 200 ja 300 m
3 /h,
50 Hz. Pumppauskäyrät on esitetty
teknisellä erittelylehdellä D 232.

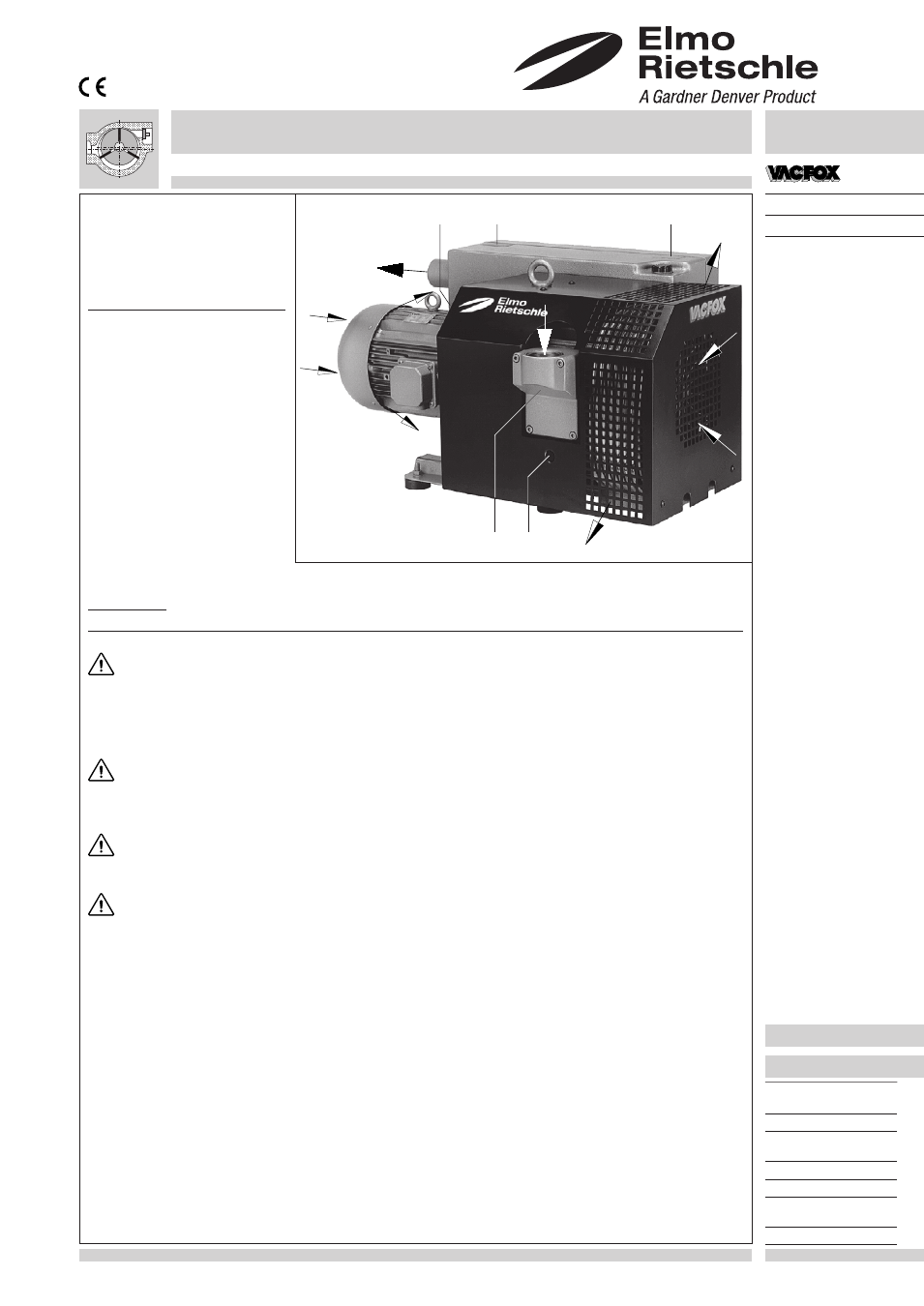

Laitekuvaus
VC 200 ja VC 300 alipainepumput
on varustettu imusihdillä,
ulospuhalluksen öljynerotus-
suodatuksella, kahdella jäähdyty-
spuhaltimella ja imupuolen
takaiskuventtiilillä, joka estää öljyn
pääsyn pumppuun sen ollessa py-
sähdyksissä.
Imupuolen sisäänrakennettu
takaiskuventtiili erottaa pumpun pro-
sessista. Seisokin ollessa yli 2 mi-
nuuttia suosittelemme alipaine-
putkiston ilmastusta ilmakehän-
paineeseen.
Kaasuntasausventtiili voidaan tarvit-
taessa säätää toimimaan normaalia
kosteammassa käyttötilanteessa.
Sähkömoottori on kolmivaiheinen laippamoottori TEFV, joka on kytketty pumppuun kytkimen välityksellä.
Lisävarusteet: Alipaineensäädin (ZRV), takaiskuventtiili (ZRK), pölysuodatin (ZFP), imusuodatin (ZVF), käynnistimet ja
alipainemittarit.
Soveltuvuus
Rietschle VC 200 ja VC 300 soveltuvat teollisuuskäyttöön ts. suojalaitteet ovat DIN EN 294 taulukko 4
mukaiset yli 14 vuotiaille käyttäjille.
Minimialipainetaso voidaan valita (säätöruuvi X) joko 0,5 mbar tai 10 mbar.
Jatkuvassa käytössä alipainealueet ovat:
0,5 mbar - 100 mbar (abs) tai 10 - 500 mbar (abs)
Näiden pumppujen toimiessa pidempiaikaisesti alla lueteltujen toiminta-alueiden ulkopuolella, saattaa ulospuhallus
sisältää öljysumua. Alipaineistettavan suljetun järjestelmän tilavuus saa olla enintään 2 % pumpun nimelliskapasiteetista.
Laite ei sovellu nestemäinen veden, liuosten, agressiivisten tai leimahtavien kaasujen/höyryjen
pumppaukseen.
Pumppu sietää rajoitetun määrän kosteutta höyrymäisessä muodossa, kts. taulukko l 200.
Leimahtavien ja agressiivistenkaasujen pumppaus on mahdollista vain erikois-malleilla noudattamalla turva-
ohjetta XT 2.
Pumpun imu ja ympäristölämpötila on oltava alueella 5°C - 40°C . Toimittaessa muilla lämpötila-alueilla, ota
yhtys laitteen myyjään.
Toimittaessa räjähdyssuojausta vaativilla alueilla on käytettävä ex-suojattuja erikois-malleja.
Ulospuhalluksen vastapaine ei saa ylittää + 0,1 bar.
Kaikissa käytöissä joissa alipainepumpun pysähtyminen voi aihettaa mahdollisen vaaratilanteen henkilöil-
le tai muille laitteille on laitteisto varustettava riittävillä suoja- ja varolaitteilla.
BT 232
1.8.2007
