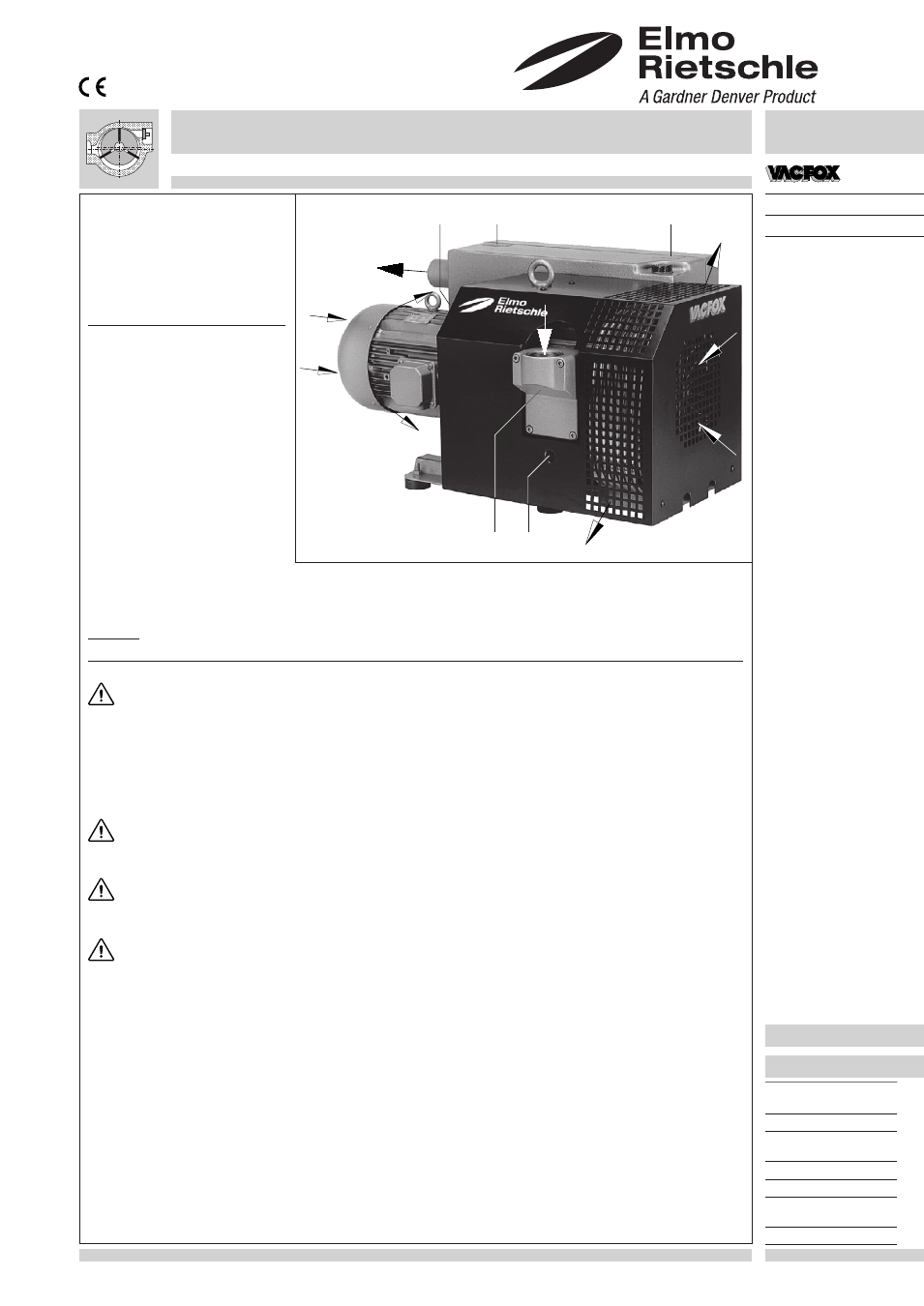

Elmo Rietschle VC 200 - Manual (Page 33)

VC
VC 200
VC 300
D
ᕡ
F
F
A
F
E
F
E
E
B
E
X
N M O
Gardner Denver
Schopfheim GmbH
Postfach 1260
79642 SCHOPFHEIM
GERMANY
Fon +49 7622 / 392 -0
Fax +49 7622 / 392 -300
e-mail: er.de@
gardnerdenver.com
www.gd-elmorietschle.com
Skötselinstruktioner
Vakuumpump
Utförande
Denna drifts- och skötselinstruktion
gäller för följande oljesmorda lamell-
vakuumpumpar: VC 200 och VC 300
Den nominella kapaciteten vid fritt
insug utgör 200 och 300 m
3 /h vid
50 Hz. Kapaciteten vid olika vakuum-
nivåer visas i faktablad D 232.
Beskrivning
VC 200 och VC 300 har på sugsidan
ett silfilter och på avgångssidan sit-
ter en olje- och oljeröksavskiljare för
att återföra oljan i sitt omlopp.
Vakuumpumpen är försedd med en
ljuddämpande kåpa. En ventilator
mellan pumphuset och motorn ger
en effektiv kylning. En ytterligare ven-
tilator innanför oljekylaren kyler den
cirkulerande oljan.
Standard finns en inbyggd backventil
på pumpens sugsida, som avskiljer
pumpen från processen när pumpen
stoppas. Vid stillestånd på mer än 2
minuter, skall vakuumledningen
beluftas till atmosvärstryck.
En gasballastventil hindrar kondensering av vattenånga i pumpen vid insugning av små mängder ånga. Vid större
mängder vattenånga kan en förstärkt gasballastventil användas.
Pumpen drivs genom en standardiserad trefasmotor via en koppling.
Tillbehör: Vid behov vakkumregleringsventil (ZRV), vakuumtätt insugningsfilter (ZVF), motorskydd (ZMS), startmekanism
för mjukstart (ZAD), vakuummeter.
Användningsområde
Vakuumpumpen VC lämpar sig för industriellt bruk. Skyddsutrustning enligt DIN EN 294 Tabell 4 skall
beaktas. Gäller för personer över 14 år.
Det maximala slutvakuumet (finvakuum 0,5 mbr (abs) eller grovvakuum 10 mbr (abs) kan man få besked om av tillver-
karen (se inställningsbulten (x)).
Lämpliga typer för tömning av slutna behållare eller för att upprätthålla ett stabilt vakuum är följande:
Finvakuum: 0,5 till 100 mbr (abs)
Grovvakuum: 10 till 500mbr (abs)
Om pumparna används utanför ovan listat arbetsområde kan det uppstå oljedimma vid vakuumpumpens utloppsport.
Maximal volym på sluten vakuumtank som kan evakueras motsvarar 2% av vakuumpumpens nominella kapacitet.
Den uppsugna luften får innehålla vattenånga, dock ej vatten eller andra vätskor. Aggressiva eller
brännbara gaser och ångor får ej sugas upp. För vattenångstolerans se Info. I 200.
Vid transportering av brännbara eller aggressiva gaser och ångor (endast tillåtet med maskin i specialutförande)
skall säkerhetsföreskrifterna XS 2 beaktas.
Den omgivande temperaturen och insugningstemperaturen måste vara mellan + 5° C - +40° C. Behöver
dessa gränser överskridas, ta kontakt med tillverkaren.
Standardutförandet får ej användas i utrymmen där det föreligger explosionsrisk.
Mottrycket på avgångssidan får ej överstiga + 0,1 bar.
Vid installation på platser då motorhaveri som kan utgöra olycksrisk för person eller utrustning skall
säkerhetsföreskrifterna beaktas.
BS 232
1.8.2007
