© Zetex Semiconductors plc 2005

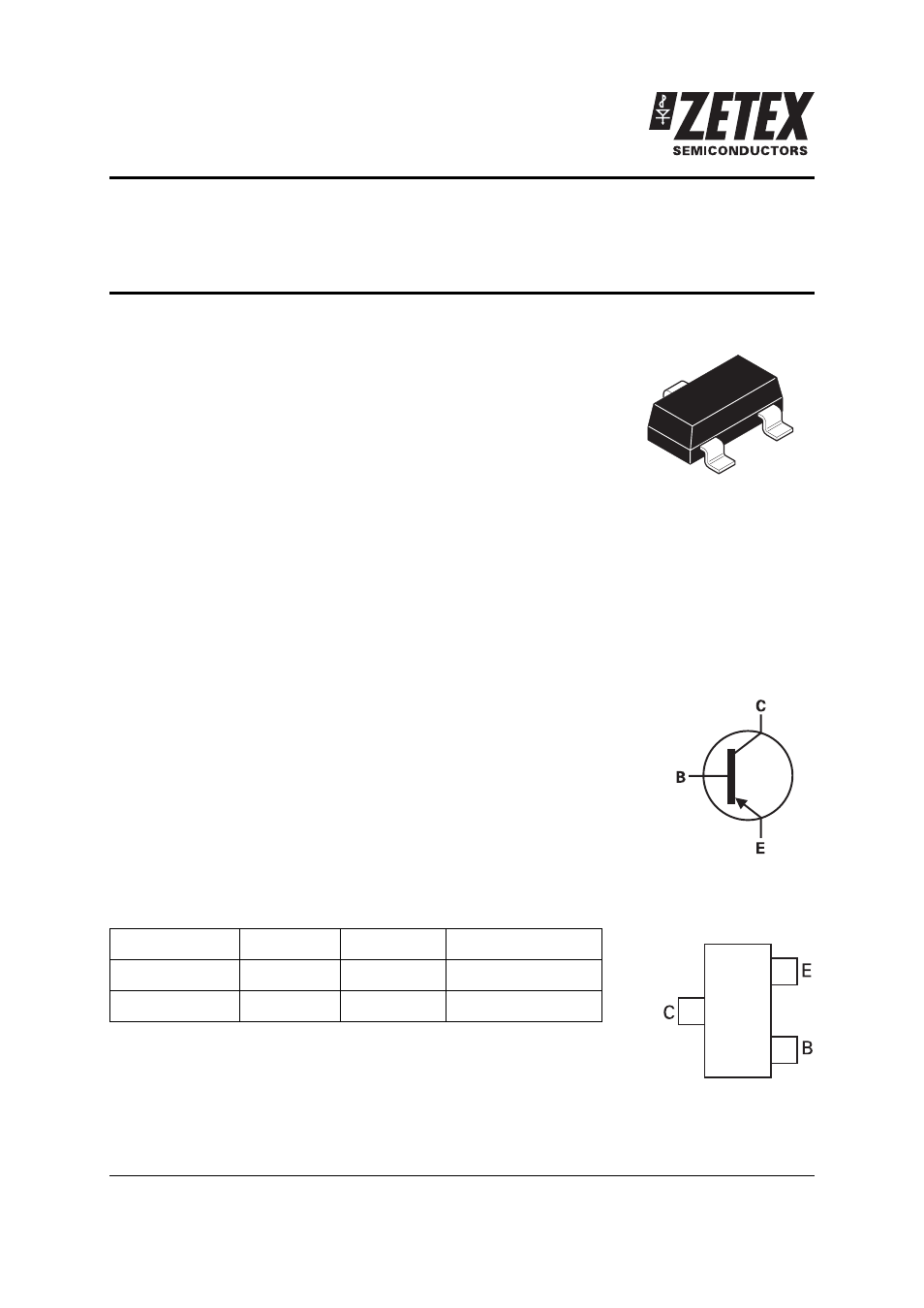

ZXTP2039F
SOT23 80 volt PNP silicon planar medium power
transistor
Summary
V
(BR)CEV
> -80V
V
(BR)CEO
> -60V
I
c(cont)
= -1A
V
ce(sat)
< -600mV @ -1A
Complementary type
ZXTN2038F
Description
This transistor combines high gain, high current operation and low saturation voltage making it
ideal for power MOSFET gate driving and low loss power switching.
Features
■ Low saturation voltage for reduced power dissipation
■ 1 to 2 amp high current capability
■ Pb-free
■ SOT23 package
Applications
■ Power MOSFET gate driving
■ Low loss power switching
Ordering information
Device marking
P39
Device
Reel size
Tape width
Quantity per reel
ZXTP2039FTA
7”
8mm
3,000
ZXTP2039FTC
13”
8mm
10,000
Pin out - top view
