Bosch LSN 1500 A LSN improved Module 1500 mA User Manual
Page 8
Deutsch
4.998.137.278
Produktbeschreibung LSN 1500 A
8 / 32
ST - FIR / PRM1 / deh
BDL-498153983 / A6
Funktionsbeschreibung
Das Modul ermöglicht die Anschaltung eines LSN-Ringes mit bis zu 254 LSN
improved
- Elementen
bei einem maximalen Linienstrom von 1500 mA oder mit bis zu 127 klassischen LSN - Elementen
bei einem maximalen Linienstrom von 300 mA.
Es darf nur links auf einen PRD 0004 A Modulträger gesteckt werden und benötigt 2 Steckplätze!

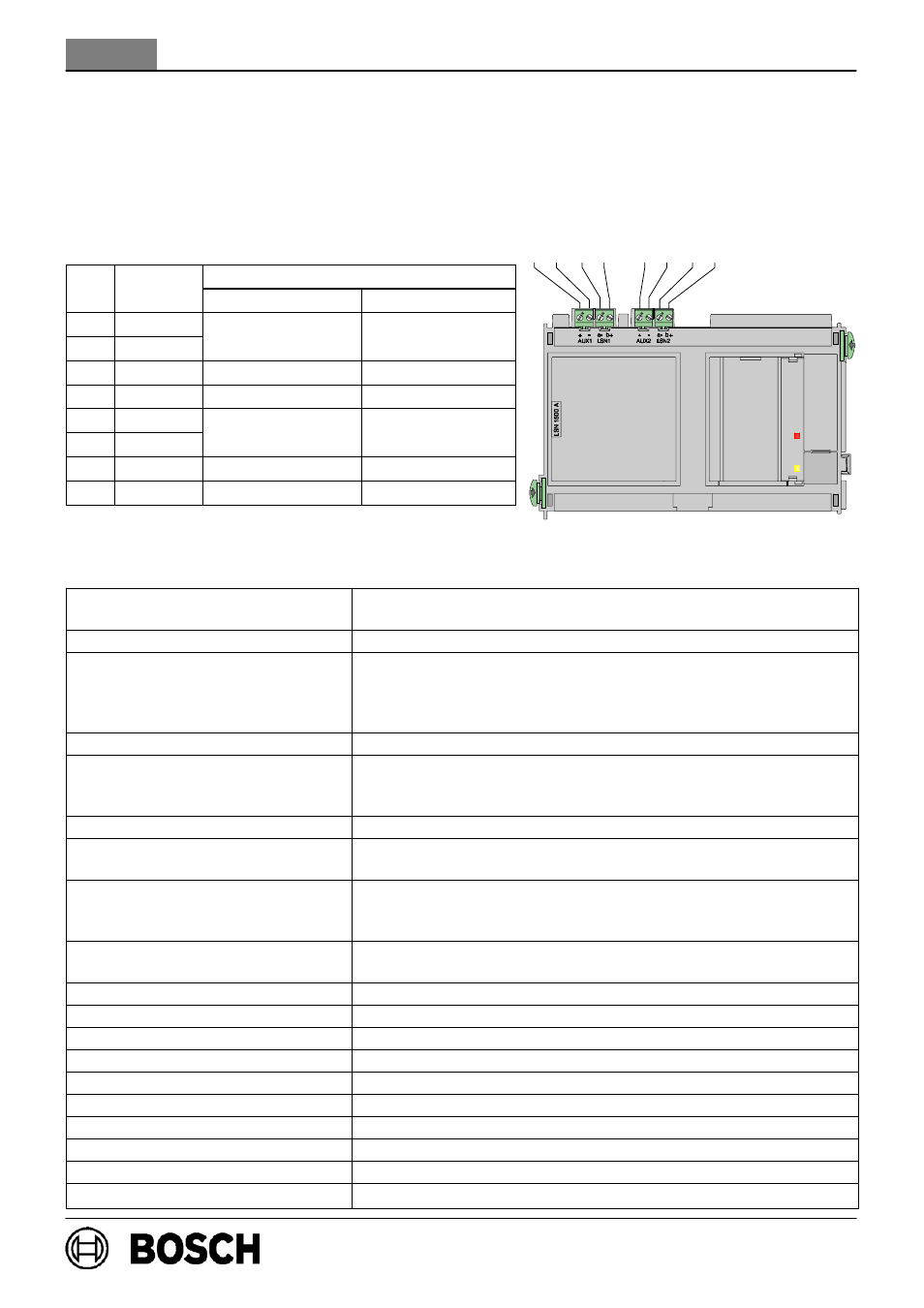

Klemmenbelegung
Pos.
Beschrif-
t
Anschluß
tung
LSN-Ring
LSN-Stich
1
AUX1 +
Zusatzspannungs-
Zusatzspannungs-
2
AUX1 -
Zusatzspannungs
versorgung
Zusatzspannungs
versorgung Stich 1
3
LSN a1-
LSN a1- gehend
Stich 1 LSN a1-
4
LSN b1+
LSN b1+ gehend
Stich 1 LSN b1+
5
AUX2 +
Zusatzspannungs-
Zusatzspannungs-
6
AUX2 -
Zusatzspannungs
versorgung***
Zusatzspannungs
versorgung Stich 2
7
LSN a2-
LSN a2- kommend
Stich 2 LSN a2-
8
LSN b2+
LSN b2+ kommend
Stich 2 LSN b2+
*** Nur
bei im Ring eingesetzten Trennelementen (ERT-Technik)
darf die Zusatzspannung zu AUX2 zurückgeführt werden! [geeignet sind z.B. YBO-R/SCI-Trennelemente]
Technische Daten
Bedien- und Anzeigeelemente
2 LEDs (1 x rot, Alarm/ 1 x gelb, Störung)
1 Taste (LED-Test)
Eingangsspannung
+20 V DC . . . +30 V DC / +5 V DC
±5 %
Ausgangsspannung:
- LSN-Ruhespannung
- LSN-Sendespannung
- Zusatzversorgung AUX
30
± 0,85
V DC
30
± 0,85
V DC + 1,6
± 0,15
V DC (Spannungshub)
28
± 1,0
V DC
Maximale Stromaufnahme
4010 mA bei 24 V DC
Nom. Stromaufnahme: - Modul
- LSN
- AUX
260 mA bei 24 V DC
1,6 x Stromaufnahme der LSN-Elemente
1,35 x Zusatzversorgung AUX
Leitungslänge
max. 3000 m, abhängig von Konfiguration und Kabeltyp
Anzahl LSN Elemente
max. 127 klassische LSN Elemente
max. 254 LSN
improved
Elemente
Linienstrom LSN:
- Ruhe
- Alarm
max. 750 mA, abhängig von Konfiguration und Kabeltyp,
max. 1500 mA, abhängig von Konfiguration und Kabeltyp,
max. 300 mA bei Anschaltung v. klassischen LSN-Elementen!
Zusatzversorgung AUX (28 V DC)
max. 500 mA bei einem LSN-Ring (ERT-Technik)
bzw. 2 x max. 500 mA bei 2 Stichen
Schutzart
IP30 / IEC 60529
Sicherheitsstandards
IEC 60950 / EN 60950
EMV-Störfestigkeit
EN 50130-4
EMV-Störaussendung
EN 61000-6-3
Zulässige Betriebstemperatur
-5 _C . . . 50 _C
Zulässige Lagertemperatur
-20 _C . . . 60 _C
Zulässige relative Feuchte
max. 95 % nicht kondensierend
Gehäusematerial und Farbe
ABS Kunststoff, (UL94 V-0), seidenmatt anthrazit, RAL 7016
Abmessungen (H x B x T)
ca. 127 x 190 x 60mm
Gewicht
ca. 440 g
1 2 3 4
5 6 7 8
