Español 4.998.137.278 Descripción de producto LSN 1500 A
10 / 32
ST - FIR / PRM1 / deh
BDL-498153983 / A6
Descripción de las funciones
El módulo permite conectar un lazo LSN con hasta 254 elementos LSN
improved
- con una corriente
de línea máxima de 1500 mA ó 127 elementos LSN - clásicos con una corriente de línea máxima
de 300 mA.
Sólo se puede conectar en el lado izquierdo del rail largo PRD 0004 A y necesita 2 espacios

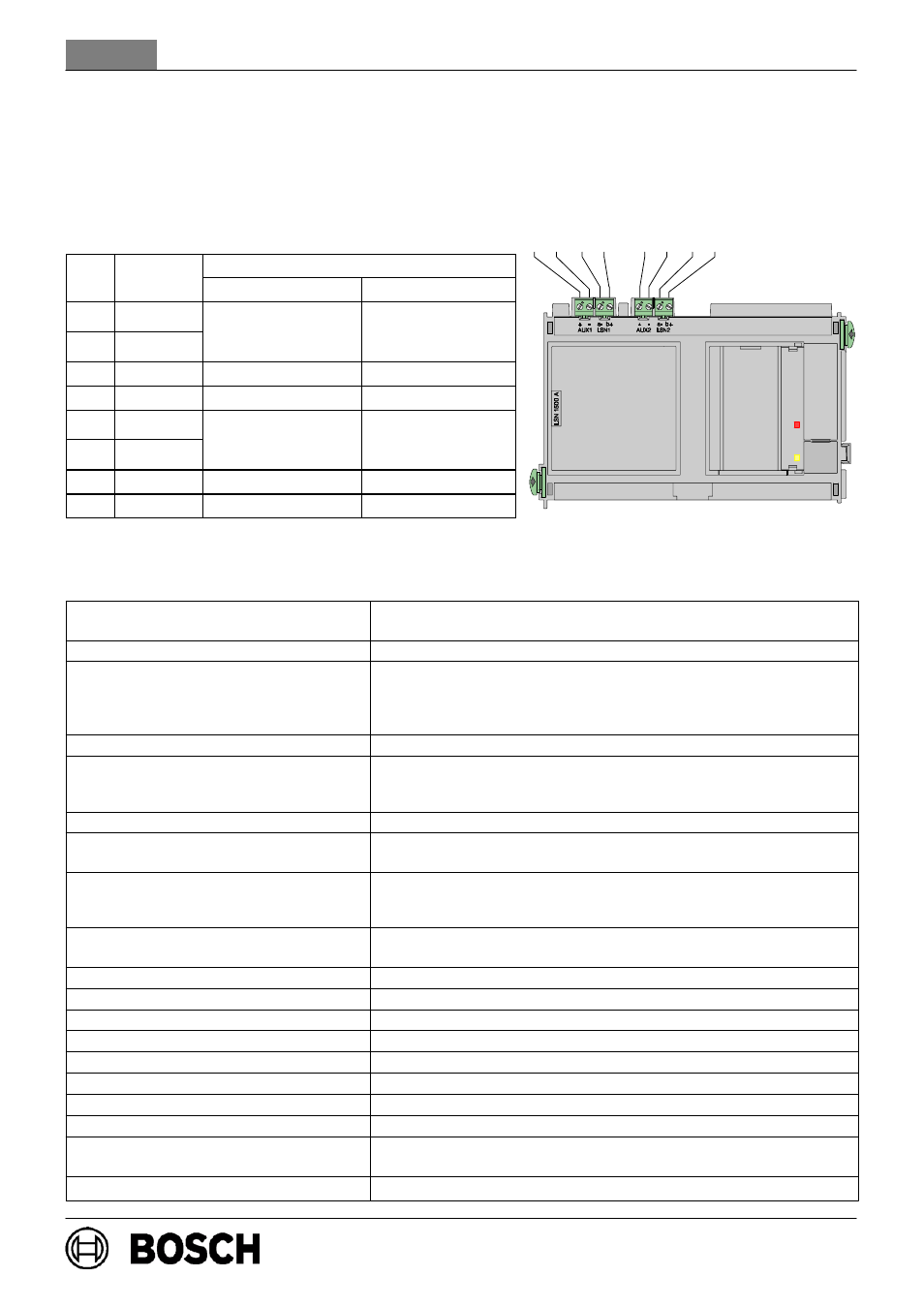

Conexión de los bornes
Pos Nombre
Conexión
Pos. Nombre
Lazo LSN Ramal LSN
1 AUX1 +
Alimentación de
Alimentación de
tensión auxiliar
2 AUX1 -
Alimentación de
tensión auxiliar
tensión auxiliar
del ramal 1
3 LSN a1- LSN a1- entrada Ramal 1 LSN a1-
4 LSN b1+ LSN b1+ entrada Ramal 1 LSN b1+
5 AUX2 +
Alimentación de
Alimentación de
tensión auxiliar
6 AUX2 -
Alimentación de
tensión auxiliar***
tensión auxiliar
del ramal 2
7 LSN a2- LSN a2- salida Ramal 2 LSN a2-
8 LSN b2+ LSN b2+ salida Ramal 2 LSN b2+
*** ¡Sólo se puede reconducir la tensión auxiliar a AUX2 con aisladores de la línea de alimentación auxiliar
(técnología ERT) ! [los aisladores YBO-R/SCI, por ejemplo, son adecuados]
Datos técnicos
Elementos de manejo y de indicación 2 LED (1 x rojo, alarma / 1 x amarillo, problema)
1 tecla (Prueba de LED)
Tensión de entrada +20 V CC . . . +30 V CC / +5 V CC ±5 %
Tensión de salida:
- Tensión de reposo del LSN
- Tensión de transmisión del LSN
- Alimentación auxiliar AUX 30
± 0,85
V CC
30
± 0,85
V CC + 1.6
± 0,15
V CC (sin tensión)
28
± 1,0
V CC
Consumo de corriente máxima 4010 mA con 24 V CC
Consumo de corriente nom.:- Módulo
- LSN
- AUX
260 mA con 24 V CC
1,7 x consumo de corriente de los elementos
1,2 x alimentación auxiliar AUX
Longitud del lazo máx. 3000 m, en función de la configuración y el tipo de cable
Número de elementos LSN máx. 127 elementos LSN clásicos
máx. 254 elementos LSN
improved
Corriente de línea LSN: - Reposo
- Alarma máx. 750 mA, en función de la configuración y el tipo de cable
máx. 1500 mA, en función de la configuración y el tipo de cable
máx. 300 mA al conectar elementos LSN clásicos
Alimentación auxiliar AUX (28 V CC) máx. 500 mA con lazo LSN (Técnica ERT)
p. ejem. 2 x máx. 500 mA con 2 ramales
Tipo de protección IP30 / IEC 60529
Estándares de seguridad IEC 60950 / EN 60950
Resistencia a interferencias EMV EN 50130-4
Emisión de interferencias EMV EN 61000-6-3
Temperatura de operación permitida -5 _C. . . 50 _C
Temperatura de almacenaje permitida -20 _C. . . 60 _C
Humedad relativa permitida máx. 95 % sin condensación
Material de la carcasa y color ABS plástico, (UL94 V-0), mate sedoso antracita, RAL 7016
Dimensiones
(altura x anchura x profundidad) aprox. 127 x 190 x 60mm
Peso aprox. 440 g
1 2 3 4 5 6 7 8
