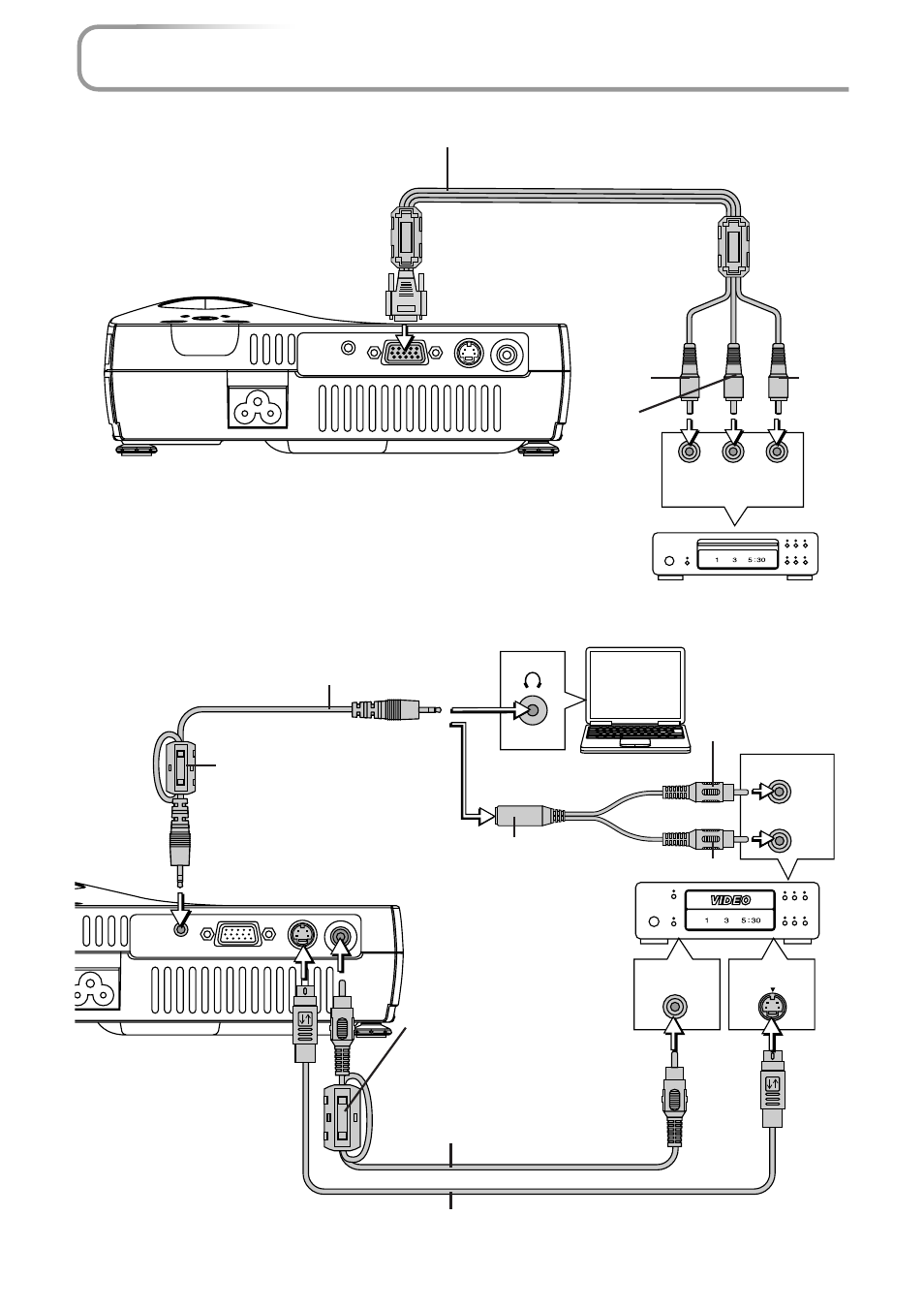

Conexiones con el equipo de vídeo
Cable de audio (miniclavija)
(a la venta en el comercio)
Cable de componente (Mini D-sub de 15 clavijas a RCA
ן3)
(disponible como accesorio opcional) ( Núm. 78-8118-8843-3 )
Cable de vídeo
(clavija de espiga RCA)
(a la venta en el comercio)
Verde Rojo
Azul
Rojo
Blanco
* Cuando al utilizar esta conexión el proyector no funciona, por favor
seleccione “Componente” bajo los elementos del menú [Formato de
Entrada]
Ǟ[RGB].
* Si el color es muy raro cuando se utiliza una conexión YPbPr o YCbCr
connection, será necesario seleccionar el área de color bajo los
elementos del menú [Color]
Ǟ [Área de color].
Cable de conversión de audio
(Conector tipo mini-jack/clavija de espiga RCA)
(a la venta en el comercio)
Cable de S-vídeo (clavija Mini DIN de 4 contactos) (a la venta en el comercio)
Núcleo de ferrita
(accesorio incluido)
