3M PX5 - Manual (Page 29)

F-10
Right
Left
Audio output
S-Video Video
Cr/Pr Cb/Pb Y
Component

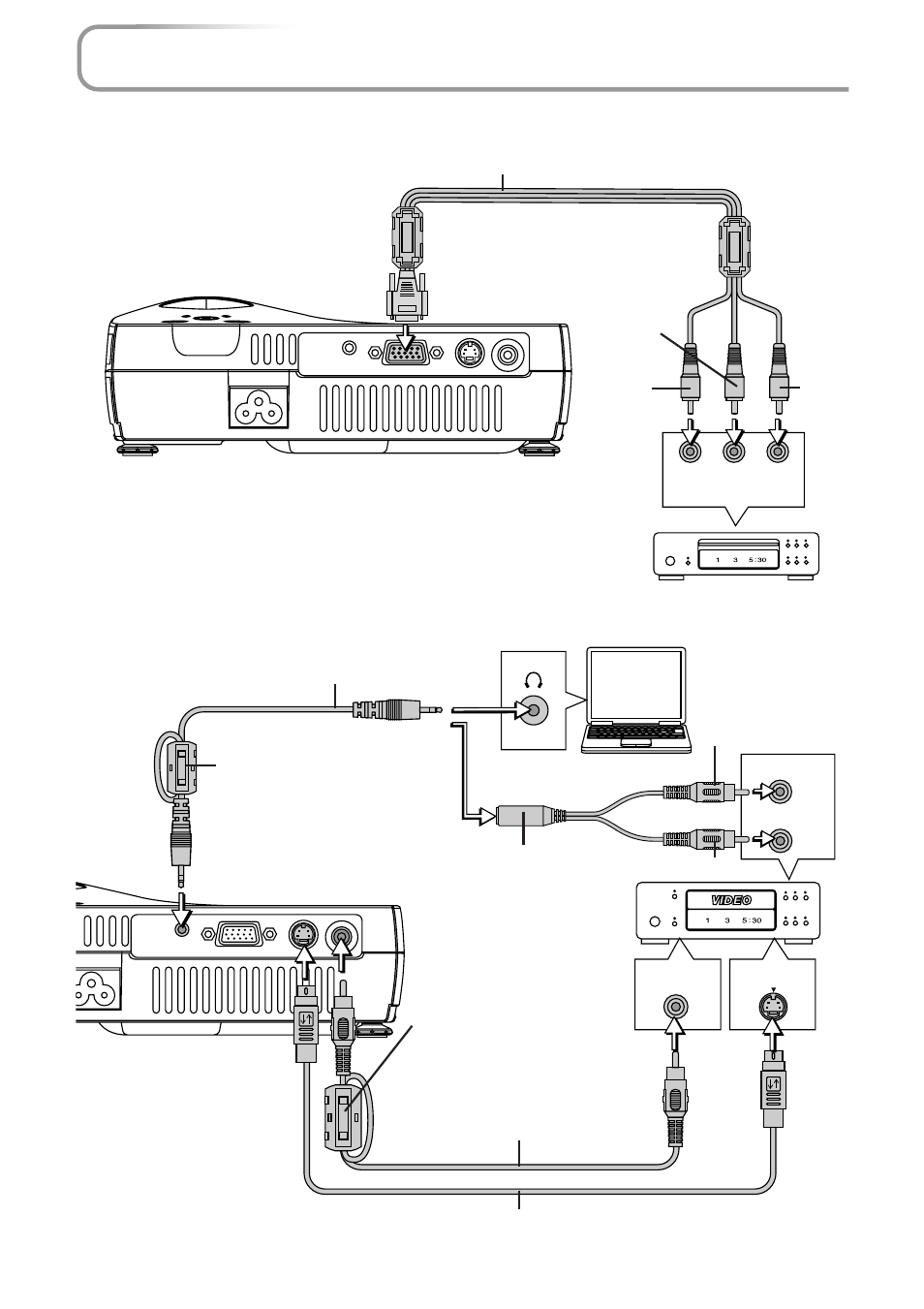

Connexion d’équipement vidéo
Câble audio
(Mini connecteur)
(Disponible dans le commerce)
Câble composant (Disponible en option)
(Connecteur Mini D-sub à 15 broches vers les prises RCA
ן3)
( N° 78-8118-8843-3 )
Câble S-vidéo (Connecteur Mini DIN 4 broches) (Disponible dans le commerce)
Vert Rouge
Bleu
Rouge
Blanc
• Lorsque le projecteur ne projette pas avec cette connexion, veuillez
sélectionner « Composant » sous les articles de menu [Format
d’entrée]
Ǟ [RGB].
• Si la couleur est étrange en utilisant une connexion YPbPr ou un
YCbCr, il sera nécessaire de sélectionner l’Espace de couleur sous
les articles de menu [Couleur]
Ǟ [Espace de couleur].
Câble de
conversion audio
(Mini prise/
Connecteur à
broches RCA)
(Disponible dans
le commerce)
Câble vidéo
(Connecteur à broches RCA)
(Disponible dans le commerce)
Noyau de ferrite
(Elément fourni)
Noyau de ferrite
(Elément fourni)
