5

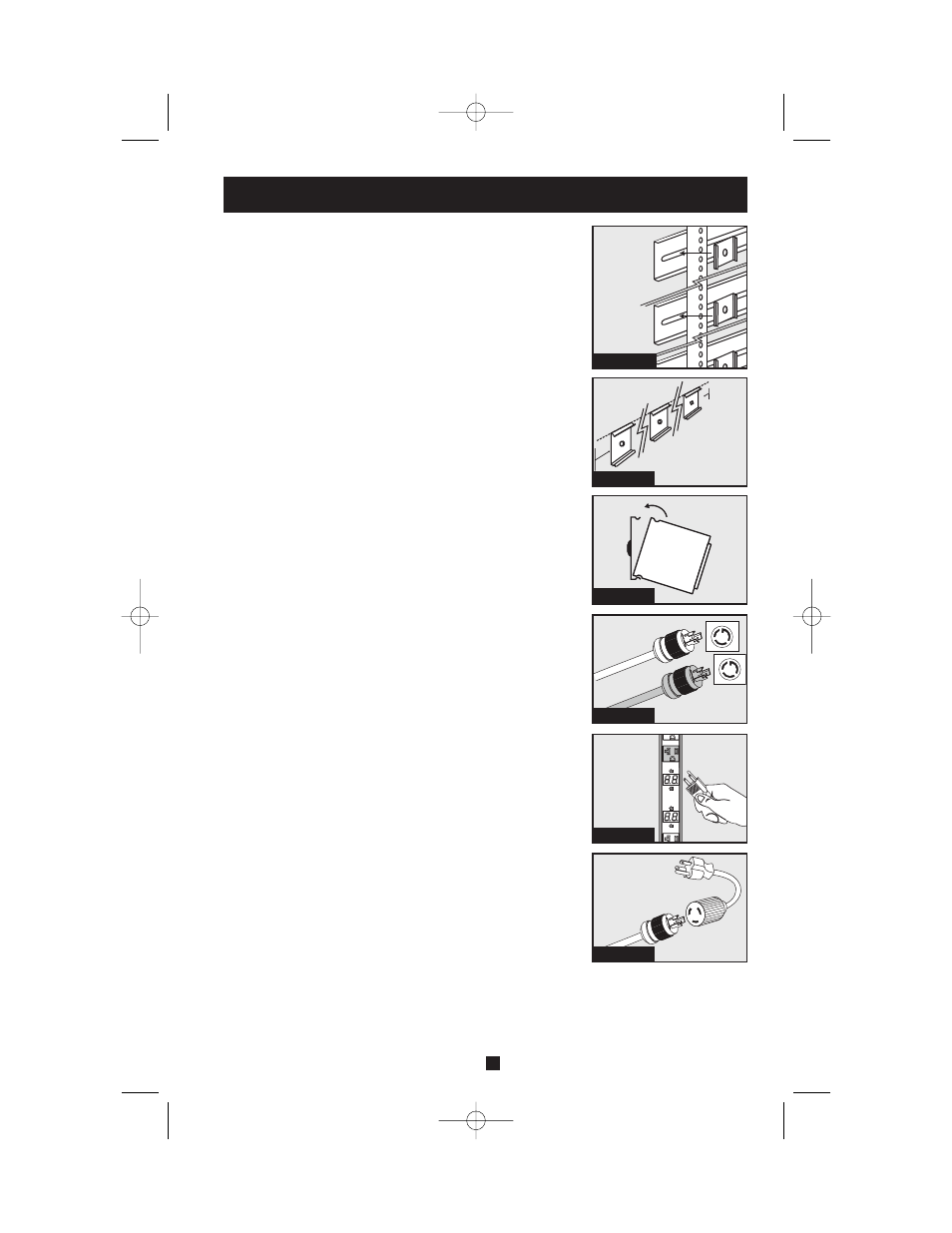

Instalación
PASO 1A - Configuración del rack (bastidor) de cero U. Fije los
tres sujetadores de montaje suministrados con la PDU a la caja del
rack (bastidor) usando los materiales incluidos. Los sujetadores de
montaje deben fijarse a lo largo de un plano vertical en puntos
equidistantes que correspondan aproximadamente al centro y los
extremos de la PDU. La exacta configuración de montaje puede
variar dependiendo del rack (bastidor) y la caja. Si es posible, use
puntos de montaje previamente existentes dentro de la caja.
PASO 1B - Configuración para pared o debajo de mostrador.
Fije los tres sujetadores de montaje suministrados con la PDU a una
pared o superficie plana similar usando los materiales incluidos. Los
sujetadores de montaje deben fijarse a lo largo de un plano vertical
u horizontal en puntos equidistantes que correspondan
aproximadamente al centro y los extremos de la PDU. Si es posible,
use puntos de montaje previamente existentes. ADVERTENCIA:
No intente montar la PDU con las salidas orientadas hacia
abajo; los sujetadores de montaje no están diseñados para
soportar el peso de la PDU de esa manera.
Nota: Independientemente de la configuración, el usuario debe
determinar la idoneidad de los materiales y accesorios así como de
los procedimientos antes del montaje. La PDU y el material incluido
están diseñados para racks (bastidores) y cajas de rack (bastidor)
comunes, y pueden no ser apropiados para todas las aplicaciones.
PASO 2: Fije la PDU a los sujetadores de montaje. Con la ayuda
de otra persona, coloque una esquina posterior de la PDU en un
borde interior de los sujetadores de montaje, gire la PDU hacia el
borde interior opuesto y colóquela a presión en su posición.
PASO 3: Conecte cada enchufe de entrada de la PDU a un
contacto conectado a tierra. Los enchufes de entrada, cordones de
alimentación, interruptores automáticos y salidas, están codificados
en color para corresponder a los dos circuitos de potencia
independientes. ADVERTENCIA: Conecte cada enchufe de
entrada con un circuito de potencia separado. Consulte con el
electricista en el sitio de la instalación.
PASO 4: Conecte equipos a la PDU. Tenga cuidado de no exceder
la capacidad de carga para cada circuito independiente; distribuya
los equipos en forma apropiada entre los dos circuitos de potencia
independientes para obtener el máximo aprovechamiento de la
PDU. La corriente eléctrica total usada por cada circuito será
mostrada en el medidor digital correspondiente, en amperios. Las
etiquetas del regulador están codificadas por color para coincidir
con los circuitos.
PASO 5: Instalación opcional. La PDU incluye dos adaptadores
que convierten los enchufes de entrada L5-20P a enchufes de
entrada 5-20P. Use ambos adaptadores, un adaptador simple o
ningún adaptador. Los adaptadores son optativos; la PDU
funcionará correctamente sin conectarlos. Los adaptadores no están
codificados por color.
PASO 2
PASO 1B
PASO 1A
PASO 3
PASO 4
PASO 5
