18
Fr

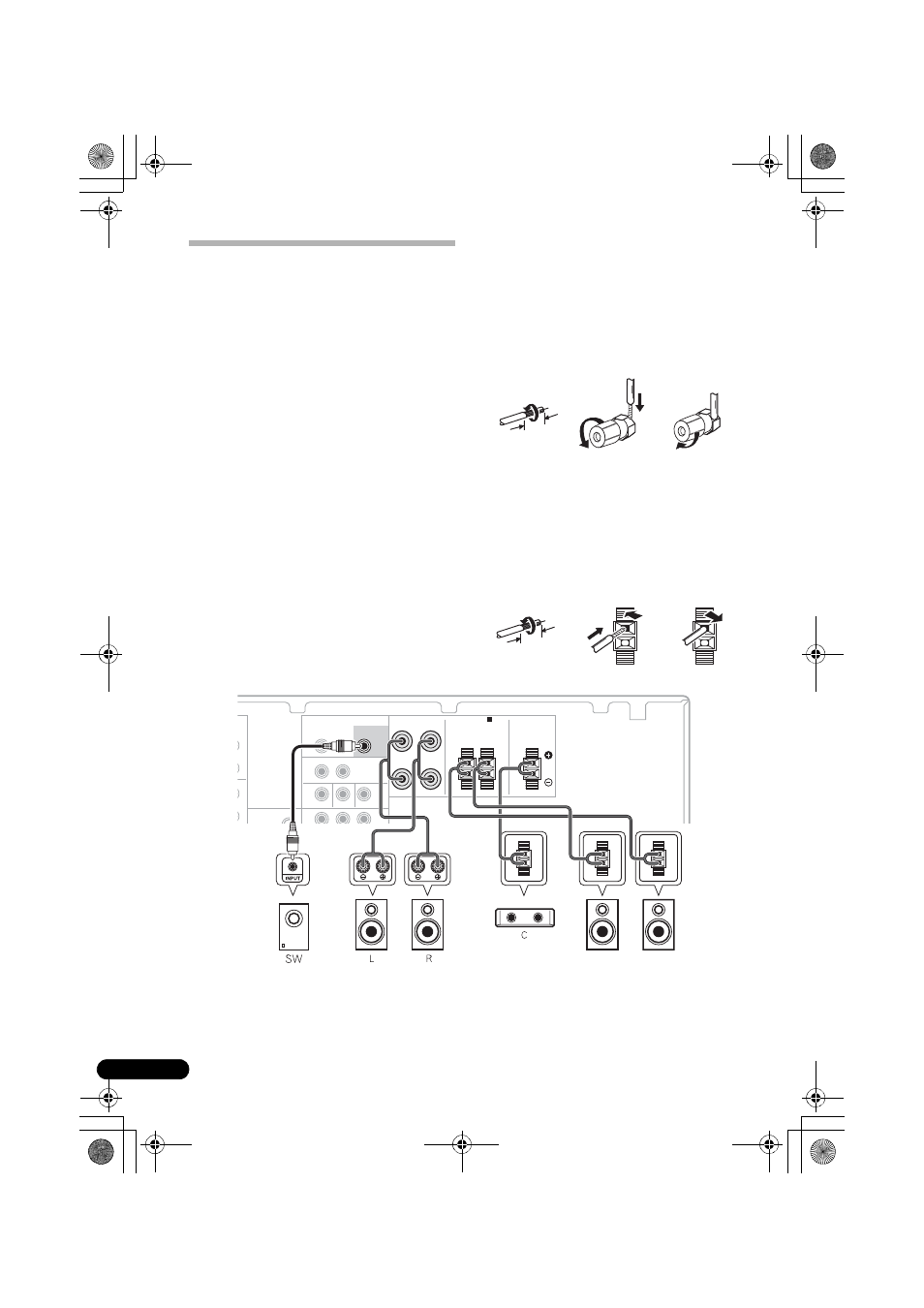

Raccordement des enceintes
Une configuration complète des six enceintes
(y compris le subwoofer) est illustrée ci-après;
toutefois, la configuration varie pour chaque
installation. Raccordez tout simplement vos
enceintes de la façon suivante: Le récepteur
fonctionnera avec seulement deux enceintes
stéréo (les enceintes avant sur le schéma),
mais il est recommandé d’en utiliser au moins
trois ; une configuration complète de huit
enceintes est cependant idéale pour la
production du son surround. Si vous n’utilisez
pas de subwoofer, modifiez le réglage des
enceintes avant (consultez Réglage des
enceintes à la page 35) sur LARGE.
Veillez à raccorder l’enceinte droite à la borne
droite et l’enceinte gauche à la borne gauche.
Assurez-vous également que les bornes
positive et négative (+/–) du récepteur sont
reliées aux bornes positive et négative des
enceintes.
Assurez-vous que tous les branchements ont
été effectués correctement avant de raccorder
cet appareil au secteur.
Branchement des fils nus
Bornes des enceintes avant :
1 Torsadez ensemble les brins de fil
dénudés.
2 Libérez la borne de l’enceinte et insérez-y
le fil.
3 Refermez la borne.
Bornes de l’enceinte centrale et des enceintes
surround :
1 Torsadez ensemble les brins de fil
dénudés.
2 Poussez sur les languettes pour les ouvrir
et insérez le fil dénudé.
3 Relâchez les languettes.
1 2 3
10 mm
1 2
10 mm
3
AUDIO
ANTENNA
FM
L
R
Class 2 Wiring SPEAKERS A
OUT
Y P B P R
FRONT
ZONE2 OUT
MONITOR OUT BD/DVD IN TV/SAT IN
R L
SURROUND CENTER
SUBWOOFER
PRE OUT
L R
T
OUT IN DVR/VCR VIDEO
L
R
IN
IN
R L
SPEAKERS A
SURROUND CENTER
R L
FRONT
R L SUBWOOFER
PRE OUT
Subwoofer alimenté Enceintes avant Enceinte centrale Enceintes surround
SR SL
