12
Fr
3
Raccordez la sortie vidéo en composantes
et les sorties audio stéréo analogiques
1
de
votre lecteur de BD/DVD aux entrées BD/DVD
de ce récepteur.
Utilisez un câble vidéo RCA standard
2
et un
câble phono RCA stéréo pour ce
raccordement.
• Si votre lecteur de BD/DVD est équipé de
sorties analogiques multicanaux,
consultez Raccordement des sorties
analogiques multicanaux ci-dessous pour
obtenir des informations sur la façon
d’effectuer les raccordements.
4
Raccordez les sorties audio analogiques de
votre téléviseur aux entrées TV/SAT du
récepteur.
Le son pourra alors être émis par le
syntoniseur intégré de votre téléviseur. Utilisez
un câble phono RCA stéréo dans ce but.
• Si votre téléviseur est équipé d’un
décodeur numérique intégré, vous pouvez
également raccorder une sortie audio
numérique optique du téléviseur à l’entrée
DIGITAL OPTICAL IN 1 (CD-R/TAPE)
du
récepteur. Utilisez un câble optique pour
ce raccordement.
3

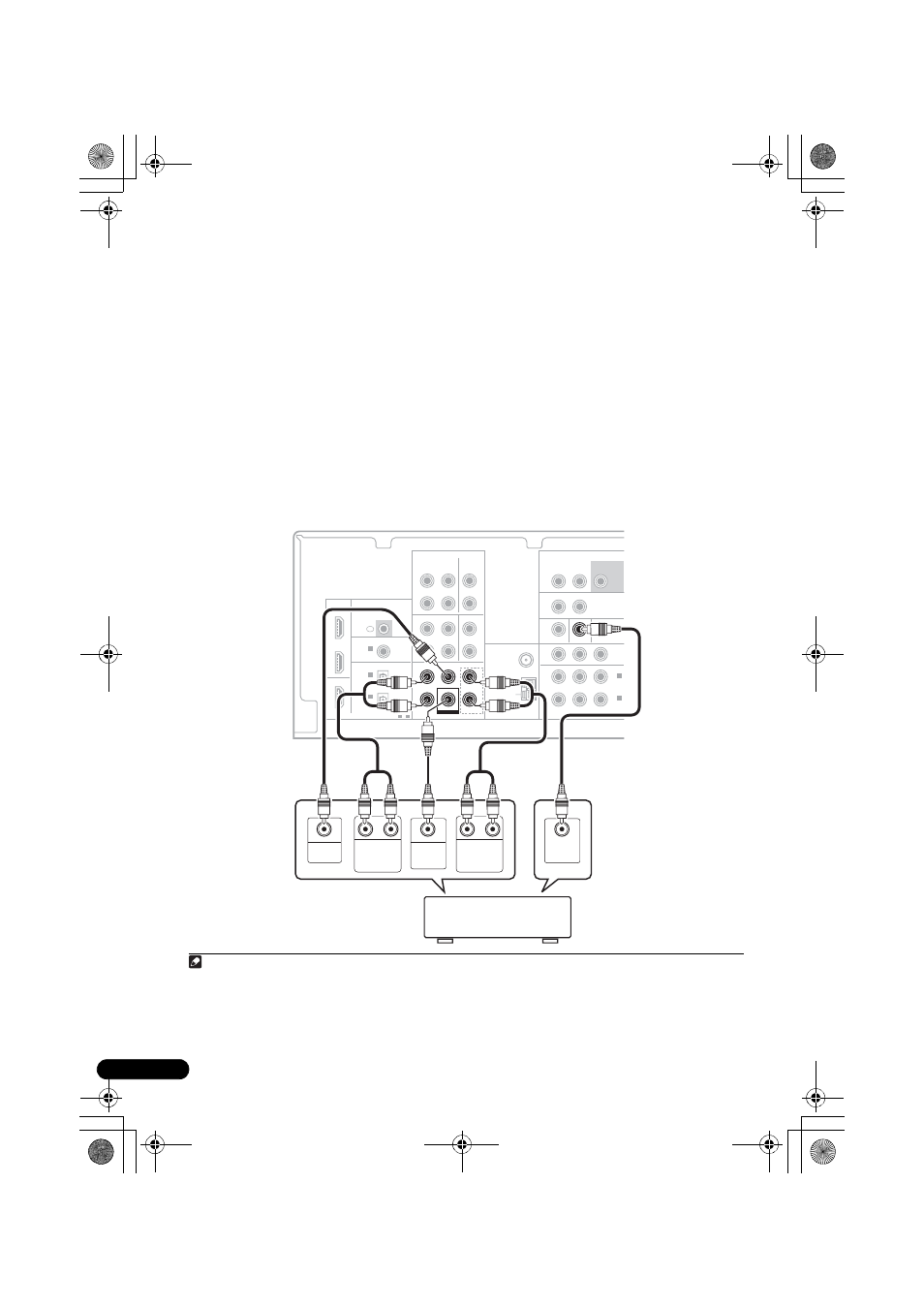

Raccordement des sorties analogiques multicanaux
Votre lecteur de BD/DVD peut être pourvu de sorties analogiques à 5.1 canaux pour la lecture de DVD
audio et de SACD. Dans ce cas, vous pouvez raccorder les sorties analogiques multicanaux aux
entrées multicanaux de ce récepteur, comme illustré ci-dessous.
4
Remarque
1 Ce raccordement vous permettra de faire des enregistrements analogiques à partir de votre lecteur de BD/DVD.
2 Si votre lecteur est également équipé d’une sortie vidéo en composantes, vous pouvez aussi la raccorder. Consultez Utilisation
des prises femelles vidéo en composantes à la page 16.
3 Dans ce cas, vous devrez indiquer au récepteur l’entrée numérique que vous avez raccordée au téléviseur (reportez-vous à la
section Choix du signal d’entrée à la page 34).
4 • L’entrée multicanaux peut être utilisée uniquement si MULTI IN est sélectionné (voir page 34).
• Vous pouvez affecter COMPONENT VIDEO IN 1 ou IN 2 à l’entrée multicanal. (Menu d’affectation d’entrée à la page 37.)
AUDIO
AUDIO
DIGITAL
COMPONENT VIDEO
BD/DVD MULTI CH IN
BD/DVD IN
HDMI
ANTENNA
FM
UNBAL
75
Ω
AM
LOOP
FRONT
L
R
L
R
CENTER
SURROUND
COAXIAL
(CD)
IN 1
(CD-R/TAPE)
IN 1
1
-
2
(DVR/VCR)
IN 2
(BD/DVD)
IN 1
(TV/SAT)
IN 2
OPTICAL
ASSIGNABLE
IR
ASSIGNABLE
1
-
2
ASSIGNABLE
OUT
OUT
Y
P
B
P
R
IN
ZONE2 OUT
MONITOR OUT BD/DVD IN TV/SAT IN
SUBWOOFER
PRE OUT
L
R
DVR/VCR
TV/SAT
OUT
IN
DVR/VCR
VIDEO
L
R
OUT
BD/DVD
IN
TV/SAT
IN
OUT
IN
IN
IN
CD-R/TAPE
CD
SUBWOOFER
IN
BD/DVD MULTI CH IN
L
R
CENTER
SURROUND
BD/DVD IN
SUBWOOFER
FRONT
CENTER
OUTPUT
SUB-
WOOFER
OUTPUT
VIDEO
OUTPUT
SURROUND
OUTPUT
R
L
FRONT
OUTPUT
R
L
Ce récepteur
DVD/décodeur multicanaux
avec prises de sortie
analogiques multicanaux
