13
Sp

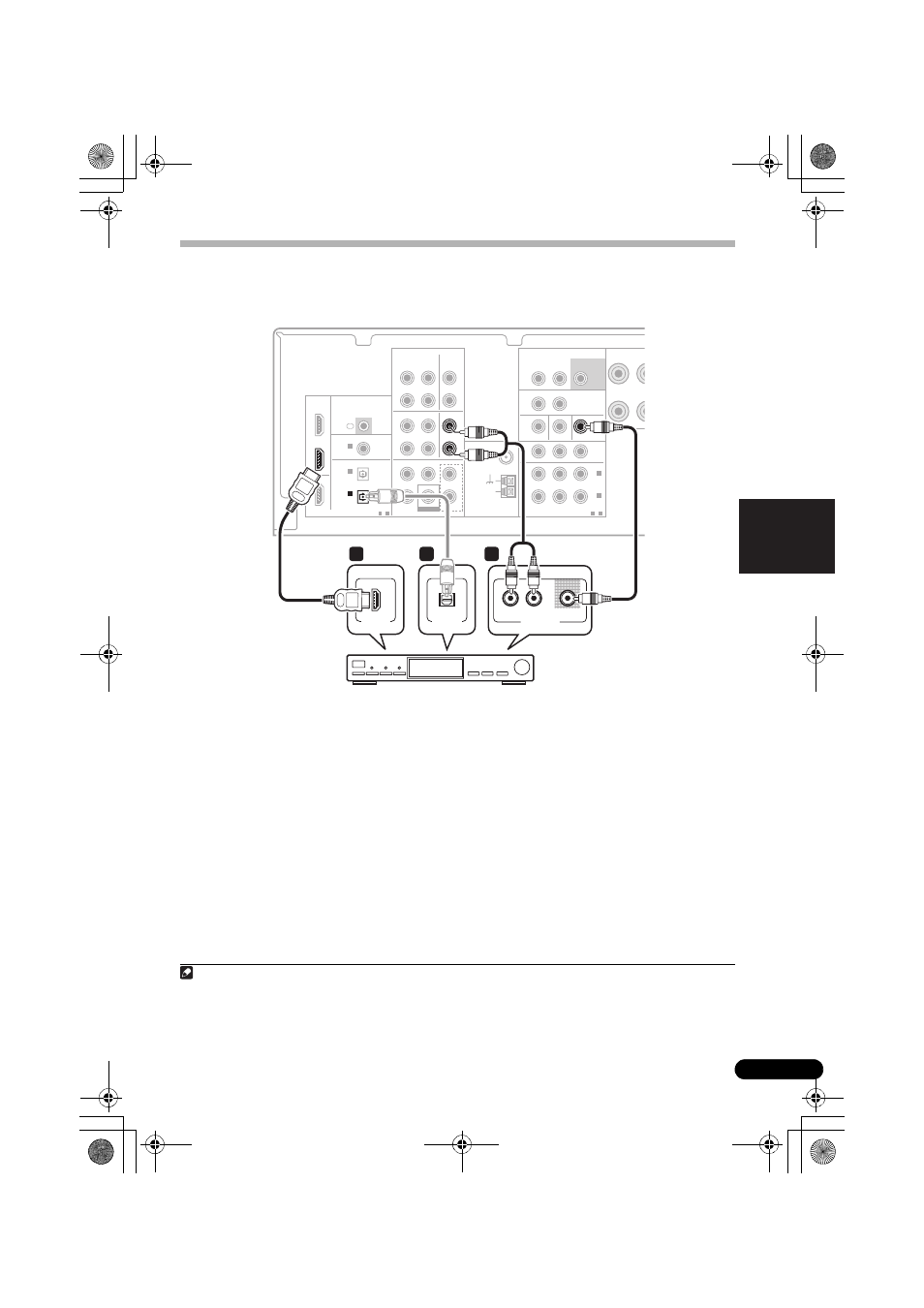

Conexión de un receptor satélite u otro módulo de conexión digital
Los receptores satélite o de cable y los sintonizadores de televisor digital terrestre son todos
ejemplos de los llamados ‘módulos de conexión’.
1 Si su descodificador cuenta con una salida
HDMI, conéctela al conector HDMI TV/SAT IN
del receptor.
Si en lugar de una salida HDMI, su
descodificador cuenta con una salida digital,
conéctela a una entrada digital del receptor.
El ejemplo muestra una conexión óptica a la
entrada DIGITAL OPTICAL IN 1 (CD-R/TAPE).
1
2 Conecte un conjunto de salidas de audio/
vídeo del componente del módulo de
conexión a las entradas TV/SAT AUDIO y
VIDEO de este receptor.
2
Utilice un cable fonográfico RCA estéreo para
la conexión de audio y un cable de vídeo RCA
estándar para la conexión de vídeo. 3
AUDIO AUDIO
DIGITAL COMPONENT VIDEO BD/DVD MULTI CH IN
BD/DVD IN
HDMI
ANTENNA
FM
UNBAL
75 Ω
AM
LOOP
FRONT
L
R
L
R
CENTER SURROUND
COAXIAL
(CD)
IN 1
(CD-R/TAPE)
IN 1
1 - 2
(DVR/VCR)
IN 2
(BD/DVD)
IN 1
(TV/SAT)
IN 2
OPTICAL
ASSIGNABLE
IR
ASSIGNABLE
1 - 2
ASSIGNABLE
OUT
OUT
Y P B P R
IN
FRONT
ZONE2 OUT
MONITOR OUT BD/DVD IN TV/SAT IN
R SUBWOOFER
PRE OUT
L R
DVR/VCR TV/SAT
OUT IN DVR/VCR VIDEO
L
R
OUT
TV/SAT
IN
OUT
IN IN
IN
CD-R/TAPE CD
SUBWOOFER
IN L
R
HDMI
BD/DVD
IN
(CD-R/TAPE)
IN 1
TV/SAT IN
TV/SAT IN
DIGITAL OUT AUDIO/VIDEO OUT
VIDEO AUDIO R L
HDMI OUT
OPTICAL
1 1 2
STB
Este receptor
Nota
1 En este caso, tendrá que indicarle al receptor a qué entrada digital ha conectado el módulo de conexión (consulte Selección
de la señal de entrada en la página 34).
2 Si ya ha conectado su televisor a las entradas TV/SAT, sencillamente elija otra entrada. Sin embargo, será necesario que
recuerde a qué entrada ha conectado el decodificador.
3 Consulte Uso de conectores de vídeo de componentes en la página 16 si su decodificador dispone también de una salida de
vídeo de componentes.
