3
TMDS Data 2/4
scherm
11
TMDS Data 1/3
scherm
19
TMDS Data 0/5
scherm
C3
Analoge
video-uitgang Blauw
4
TMDS Data 4-
12
TMDS Data 3-
20
TMDS Data 5-
C4
Analoge Horizontale
Sync
5
TMDS Data 4+
13
TMDS Data 3+
21
TMDS Data 5+
C5
Analoge
Gemeensch.
Aarderetourgeleider
(video-uitgang
Rood, Groen,
Blauw)
6
DDC klok
14
+5V Voeding
22
TMDS klokscherm
7
DDC Data
15
Aarde (+5, Analoge
H/V Sync)
23
TMDS klok+
8 Analoge Vert. Sync 16 Hot Plug Detect 24 TMDS klok-

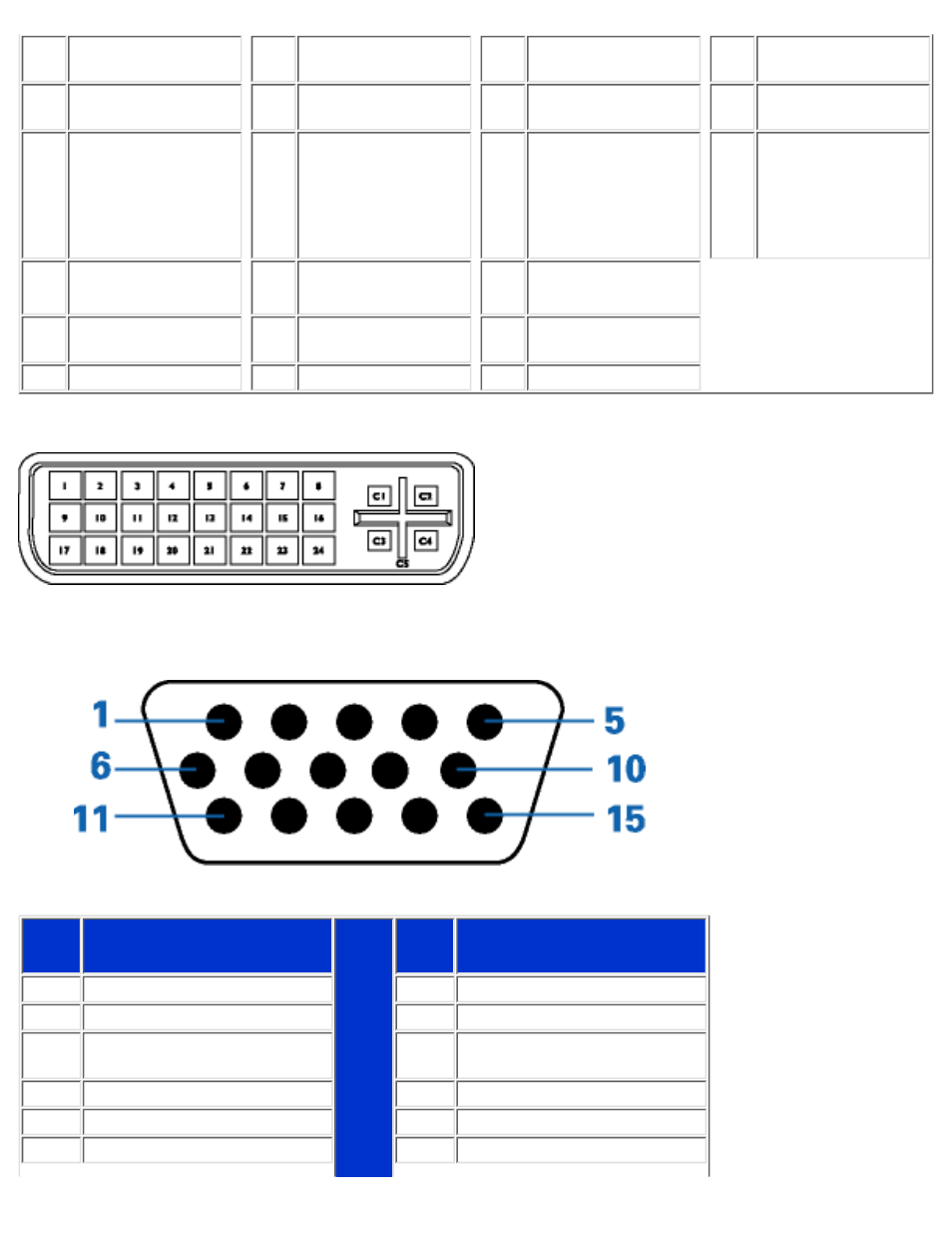

De 15-pins D-subconnector (male) van de signaalkabel:
Pin
No.
Assignment
Pin
No.
Assignment
1 Rood - video-ingang 9 +5V
2 Groen - video-ingang/SOG 10 Logische massa
3 Blauw - video-ingang 11
Identieke uitgang -
verbonden met pin 10
4 Sense (GND) 12 Seriële data-ingang (SDA)
5 Not connected 13 H. Sync / H+V
6 Rood - video-massa 14 V. Sync
