– 2
Rys. 1+2
1 Urządzenie do rozruchu ręcznego
2 Rozrusznik elektryczny
3 Zbiornik paliwa
4 Manometr
5 Akumulator
6 Dysza wysokociśnieniowa
7 Lanca
8 Ręczny pistolet natryskowy
9 Wąż wysokociśnieniowy
10 Przyłącze wysokiego ciśnienia
11 Zbiornik paliwa
12 Przyłącze wody z sitem
13 Regulacja ciśnienia/ilości
14 Zbiornik ciśnieniowy
15 Pompa paliwowa z filtrem paliwowym
16 Dmuchawa palnika
17 Skrzynka elektryczna
18 Wskaźnik poziomu oleju
19 Zawór bezpieczeństwa
20 Pokrywa palnika
21 Grzejnik przepływowy
22 Końcówka przewodu świecy zapłono-
wej
23 Wziernik palnika
24 Przewód dyszy
25 Zbiornik pływakowy
26 Zbiornik środka zmiękczającego
27 Zawór elektromagnetyczny
28 Zabezpieczenie przed pracą na sucho
29 Sitko w zabezpieczeniu przed pracą na
sucho
30 Wyłącznik ciśnieniowy
31 Zbiornik uzupełniania oleju
32 Pompa wysokociśnieniowa
33 Tabliczka identyfikacyjna
34 Śruba spustowa oleju (silnik)
35 Miernik poziomu oleju (silnik)
36 Wąż ssący do środka czyszczącego z
filtrem
37 Śruba spustowa oleju (pompa)
Rys. 3
1 Wyłącznik główny
2 Lampka kontrolna paliwa
3 Lampka kontrolna płynu zmiękczające-
go
4 Zawór dozujący środka czyszczącego
5 Stacyjka rozrusznika elektrycznego
6 Lampka kontrolna „Zapłon wł.“
W przypadku niewłaściwego
użycia strumień wody pod ciś-
nieniem może być niebezpiecz-
ny. Nie wolno kierować strumienia na ludzi,
zwierzęta, czynny osprzęt elektryczny ani
na samo urządzenie.
Wskazówka: Obowiązuje tylko w Niem-
czech: Urządzenie przeznaczone jest jedy-
nie do pracy przenośnej (nie stacjonarnej).
– Urządzenie używane jest zwłaszcza
tam, gdzie brak do dyspozycji przyłącza
elektrycznego i gdzie trzeba pracować
przy użyciu gorącej wody.
– Czyszczenie: maszyn, pojazdów, bu-
dowli, narzędzi, elewacji, tarasów,
sprzętu ogrodniczego itd.
ƽ
Niebezpieczeństwo
Ryzyko obrażeń! W razie stosowania na
stacjach paliwowych lub w innych miej-
scach niebezpiecznych należy przestrze-
gać odnośnych zasad bezpieczeństwa.
Elementy urządzenia Pole obsługi

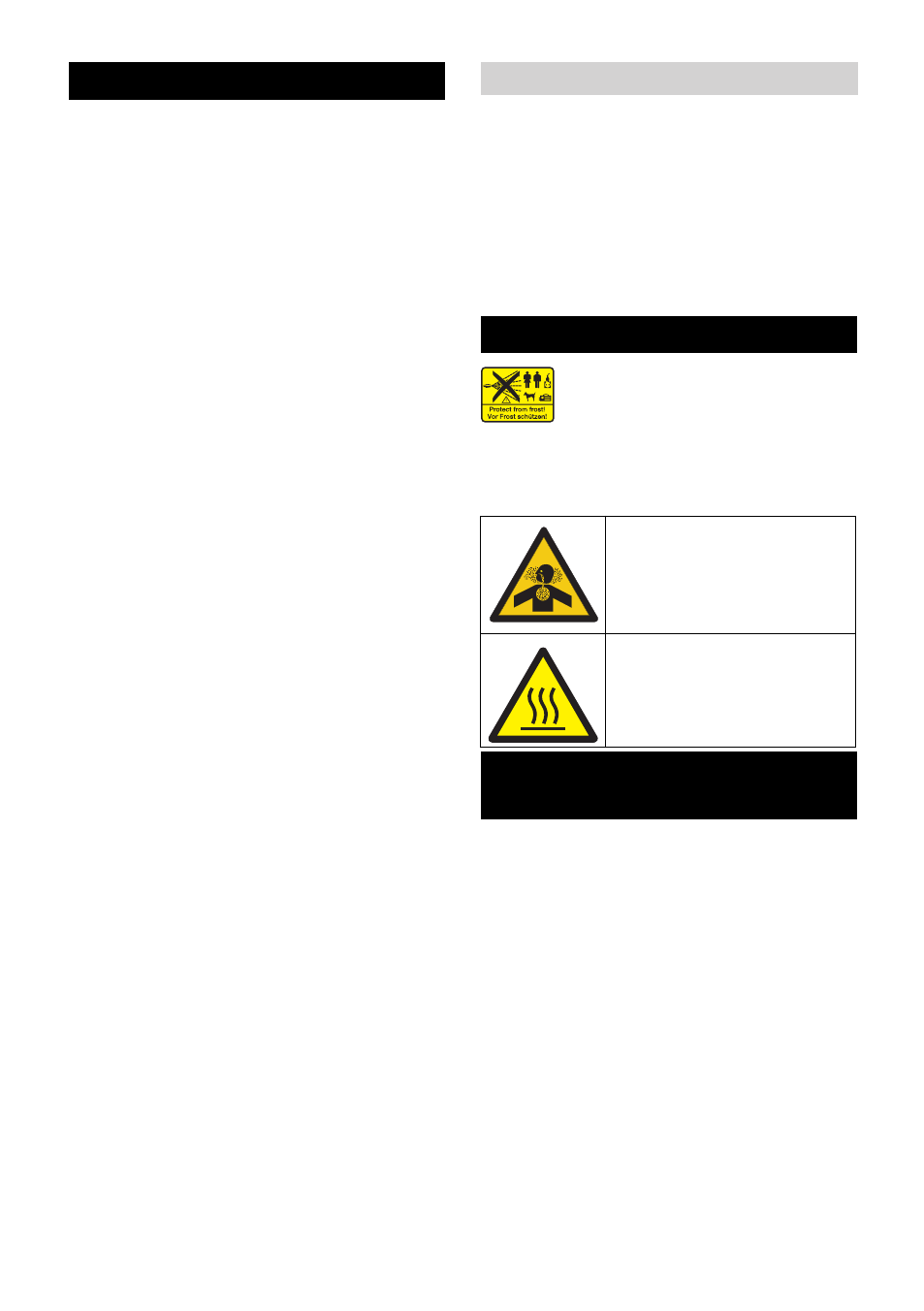

Symbole na urządzeniu
Niebezpieczeństwo zatru-
cia! Nie wdychać spalin.
Niebezpieczeństwo opa-
rzenia przez gorące po-
wierzchnie!
Użytkowanie zgodne z
przeznaczeniem
268 PL
