– 2
Kuvat 1+2
1 Käsikäynnistin
2 Sähkökäynnistin
3 Polttoainesäiliö
4 Painemittari
5 Akku
6 Korkeapainesuutin
7 Suihkuputki
8 Käsiruiskupistooli
9 Korkeapaineletku
10 Korkeapaineliitäntä
11 Polttoainesäiliö
12 Vesiliitäntä ja sihti
13 Paine-/määräsäädin
14 Painesäiliö
15 Polttoainesuodattimella varustettu polt-
toainepumppu
16 Polttimen puhallin
17 Sähkölaiterasia
18 Öljymäärän tarkastusaukko
19 Turvaventtiili
20 Polttimen kansi
21 Vedenkuumennin
22 Sytytystulpan pistoke
23 Polttimen näkölasi
24 Suutinvarsi
25 Uimurisäiliö
26 Vedenpehmennysaineen säiliö
27 Magneettiventtiili
28 Vedenpuutesuoja
29 Alivesisuojan siivilä
30 Painekytkin
31 Öljyntäyttöastia
32 Korkeapainepumppu
33 Tyyppikilpi
34 Öljynpäästötulppa (moottori)
35 Öljyn mittatikku (moottori)
36 Puhdistusaineen imuletku ja suodatin
37 Öljynpäästötulppa (pumppu)
Kuva 3
1 Laitekytkin
2 Polttoaineen merkkivalo
3 Vedenpehmentimen merkkivalo
4 Puhdistusaineen annosteluventtiili
5 Sähkökäynnistimen avainkytkin
6 Merkkivalo "Sytytys on päällä"
Epäasianmukaisesti käytettyinä
suurpainesuihkut voivat olla vaa-
rallisia. Suihkua ei saa suunnata
ihmisiin, eläimiin, aktiivisiin sähkövarustei-
siin tai itse laitteeseen.
Huomautus: Koskee vain Saksaa: Laite
on tarkoitettu vain mobiilikäyttöön (ei kiinte-
ästi asennettavaksi).
– Laitetta käytetään erityisesti siellä, mis-
sä käytettävissä ei ole sähköliitäntää ja
pitää käyttää kuumaa vettä.
– Puhdistaminen: Koneet, ajoneuvot, ra-
kennukset, työkalut, julkisivut, terassit,
puutarhavälineet jne.
ƽ
Vaara
Loukkaantumisvaara! Jos laitetta käyte-
tään huoltoasemilla tai muissa vastaavissa
paikoissa, on noudatettava asianmukaisia
turvamääräyksiä.
Laitteen osat Ohjauspaneeli

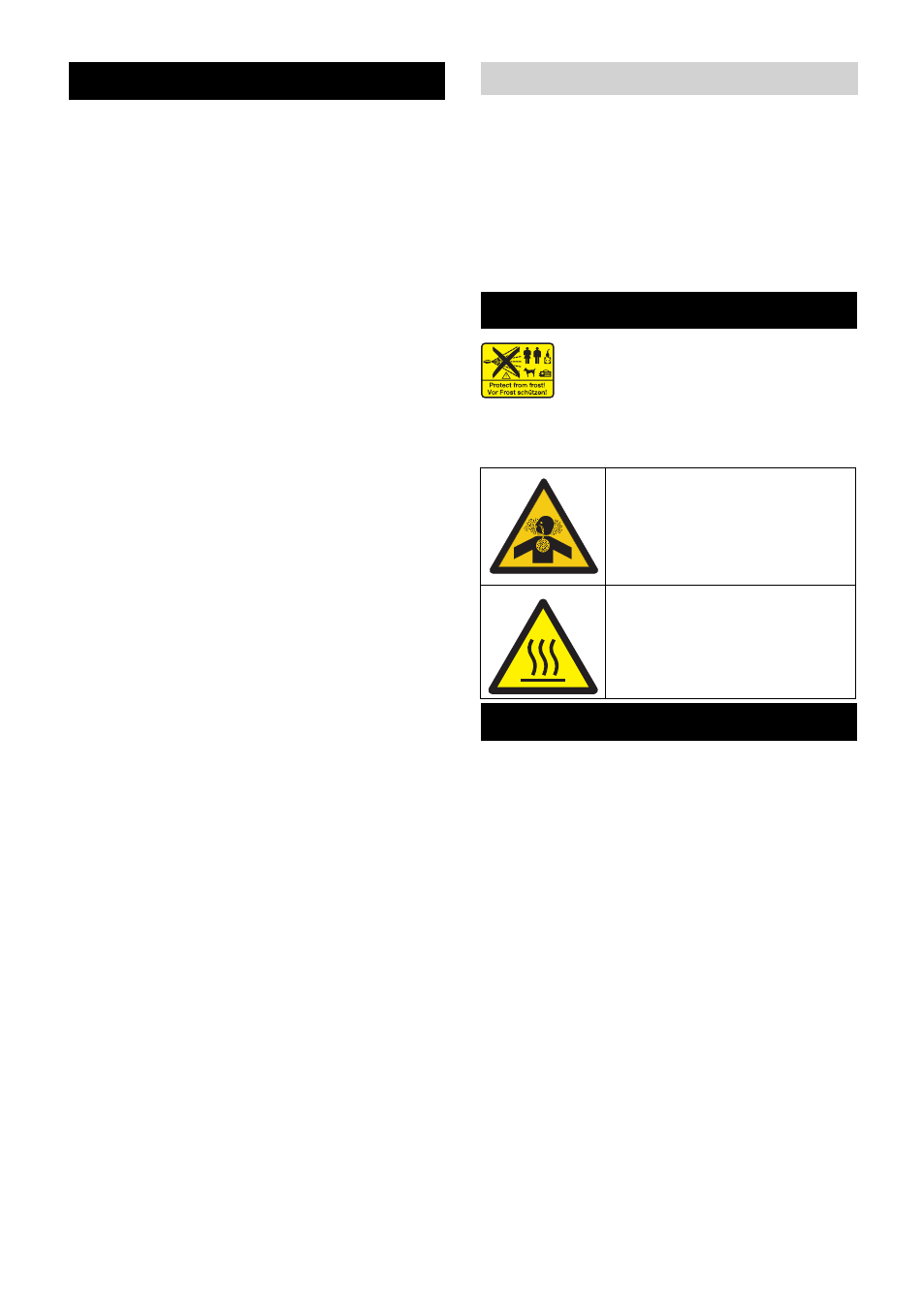

Laitteessa olevat symbolit
Myrkytysvaara! Älä hengitä
pakokaasuja.
Kuumien pintojen aiheutta-
ma palovammavaara!
Käyttötarkoitus
159 FI
